微機繼電保護校驗儀交流試驗注意事項

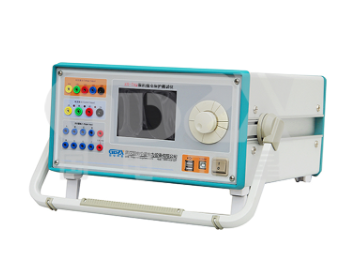

微機繼電保護測試儀的“交流試驗”模塊是一個通用型、綜合性測試模塊，它有獨立的4相電壓和3相電流的測試單元以及按序分量輸出測試單元。通過界面上的 3P 等按鈕進行相互的切換。這些獨立的單元互相調用，能充分滿足電力系統各種條件下的交流試驗測試。

它們的共同點是：通過設置相應的電壓或電流為變量,賦予變量一定的變化步長，并且選擇合適的試驗方式(有“手動”、“半自動”和“全自動”三種試驗方式)，方便地測試各種電壓電流保護的動作值、返回值，以及動作時間和返回時間等，并自動計算出返回系數。鑒于最常用的是“四相電壓和三相電流”的單元，而其它幾個在使用方法上與此基本相同。

以“四相電壓和三相電流”為例，微機繼電保護測試儀交流試驗特點：

可以靈活控制輸出4相電壓3相電流，同時輸出多種組合；

具有按序分量輸出功能，直接設置序分量數值，自動組合出各相電壓、電流輸出，并按序分量進行變化輸出；

各相電壓、電流輸出均可以任意設置幅值和相位，幅值可以設置上限限制各量的幅值和相位、頻率均可以設置變化，變化步長均可任意設定Ux 可以設置多種輸出方式組合，也可以任意置數。

可以全自動、半自動、手動變化，且在輸出時可以任意切換在輸出狀態可以直接修改幅值、相位、步長以及變量的個數。

可以直接顯示功率數值，用于校驗功率計量儀表。

可測量動作值、返回值、動作時間、返回時間。

微機繼電保護測試儀交流試驗測試時應注意事項：

在測試常規繼電器時，“開關變位確認時間”應設置得大一點，比如20ms左右;若測試的返回值誤差過大，可能是由于繼電器接點抖動過大，這時可以選擇“手動”方式來完成；在測試?yán)^電器的動作時間時，測試儀輸出的交流量應大于保護的啟動值，以保證保護可靠動作。

在測試多段式過流保護時，一般是一段一段地分別進行試驗。也就是說，做 1段定值的時候，把II段、I段都退出，然后逐步升電流直到保護動作。在這種方式下測出的動作時間往往是不準確的。測動作時間時，最好是直接由測試儀輸出 1.2 倍及以上的整定動作值(低電壓保護為 0.8 倍及以下)保證保護能夠啟動動作，這樣測出來的動作時間就比較準確。

測試距離保護時，短路阻抗在小于整定定值的時候保護才會出口，所以一般取定值的 0.95 倍來做試驗，可保證保護能夠可靠出口:在模擬接地距離故障的時候，零序補償系數一定要設置正確；

校驗零序電流定值時，要注意區分定值單里給出的是 3I0的定值，還是I0的定值。如果是I0的定值，在測試模塊的左下角會有顯示，如果是3I0的定值，則將左下角顯示的I0的值乘3，看是不是和定值一樣。對于距離和零序保護定值的校驗，后面有專門的校驗?zāi)K，測試會更方便，關于這部分軟件已在后面介紹。

測試低周保護時，選擇頻率可變。頻率變化的步長根據精度的要求來設置，最好是選擇“自動”的方式來完成，因?yàn)榈椭苡?df/dt 的閉鎖值，用手動方式的話不好控制。頻率從 50 開始下降一直降到保護動作為止，需要注意的是，間隔時間應該大于保護的動作時間。
