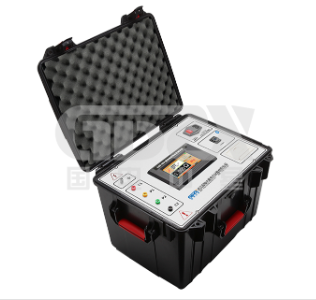

地網接地電阻測試儀測試面板操作方法說明

測量方式：

地網接地電阻測試儀可以選擇三種測量方式，即“地網”，“電流樁”，“電壓樁”。他們的作用分別是測量地網阻抗，電流樁阻抗，電壓樁阻抗.一般情況下做實驗的時候應選擇“地網”來測量大地網的阻抗。而當用戶要求測量電流樁或電壓樁阻抗的時候可以選擇后它們再直接測量。

頻率選擇：

地網接地電阻測試儀可以選擇兩種測量頻率，即“變頻”和 “定頻”。

在現場做試驗的時候，一定要選擇“變頻”來做實驗，這樣測量能夠消除現場的電磁場干擾。

“定頻”方式只是在實驗室里面做實驗的時候才能使用。

“變頻”采用的是45Hz和55Hz雙變頻來測量，而“定頻”采用的是嚴格50Hz來測量。

電流選擇:

地網接地電阻測試儀提供5A 、4.5A 、4A 、3.5A 、3A、2.5A 、2A 、1.5A 、1A 9種測量電流。

一般情況下，根據電流樁阻抗的大小來選擇測試電流，使用3A電流即可。

自動打?。?nbsp;

當光標在電流上時候，按一下“確認”鍵，在屏幕左下角會出現或消失打印機小符號，代表選擇或取消自動打印功能。當選擇自動打印時候，測試完畢，儀器自動打印結果。當取消自動打印時候，如果想打印結果，需要手動打印結果。

手動打印

地網接地電阻測試儀測試完畢，出現打印界面。按鍵可以在print 、quit之間選擇。

如果選擇print（打印） ，按“確認”鍵，就會打印結果。

如果選擇“quit（退出） ，按“確認”鍵，就會返回初始界面。

地網接地電阻測試儀操作步驟：

首先檢查用于試驗的電流線、電壓線和地網線是否有斷路現象（可以用萬用表測量），地樁上的鐵銹是否清除干凈，其埋進深度是否合適（>0.5米），同時檢查測試線與地樁的連接是否導通，如未導通，請?zhí)幚砗笾匦逻B接。

電流測試線與電壓測試線的長度比為1：0.618，電流測試線的長度應是地網對角線的3～5倍。

電流測試線和電壓測試線按規定的長度將一端與地網接地電阻測試儀相接后平行放出。另一端分別接在兩個地樁上。

將已放好的測試線檢查一遍，將萬用表一端接電流線或電壓線，另一端接地網線如無阻值顯示即為斷路，確認完好再進行測試。

檢查連線無誤后，給儀器接上AC 220V/50Hz電源，對地網接地電阻測試儀進行通電。

按測量鍵，開始測量。

地網接地電阻測試儀顯示測試結束后，記錄測試數據（本儀器可多次重復測量）。

關掉儀器電源后，拆除連線，測試過程結束。
