變壓器繞組及主導電回路直流電阻試驗

發布時間:2024-04-28 瀏覽數:49

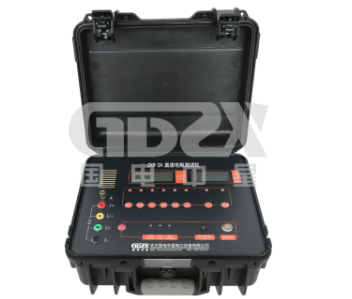

1、擺放測試儀器、連接測試線

選擇合適位置擺放變壓器直流電阻測試儀,并將儀器接地端可靠接地,參考試驗結線示意圖,將儀器測試接線端通過專用測試線和被試變壓器繞組連接。

注意事項:

1)接線應正確、連接應牢固、可靠,保證接觸良好。
2)防止感應電傷人,損壞試驗設備。

3)注意正確選擇測試電流值。

安全措施

1)使用專用測試線,認真檢查測試線的連接。

2)必要時可以將被試變壓器繞組一端接地,減小感應電的影響。

4)注意測量值是否穩定。

5)注意電阻值單位換算。


2、開始測量,讀取并記錄測量結果

啟動測試儀開始測量,待測量值穩定,儀器指示無變化時,記錄測量電阻值。

注意事項:

1)注意正確選擇測試電流值。

2)注意測量值是否穩定。

3)注意電阻值單位換算。

安全措施
1)一般選用3~10A的電流輸出值。

2)保證足夠的穩定時間。

3、按需要改變分接位置繼續測量

對有載調壓變壓器,改變分接位置后,再次啟動測試儀開始測量,對無載調壓變壓器必須斷開測試回路,徹底放電后,才能繼續測量。

注意事項:

注意變壓器分接開關類型。對有載調壓變壓器,可不斷開測試回路;對無載調壓變壓器必須斷開測試回路,徹底放電后,才能改變分接位置,繼續測量。

4、停止測量,將被試繞組放電并接地。

停止測量,將被試繞組放電并接地。注意測量回路未放電,或放電不徹底會危機人身安全、損壞測試設備。

注意事項:必須等待測試儀顯示已完全放電、蜂鳴器停止鳴叫才能斷開測試回路,進行后續工作。
