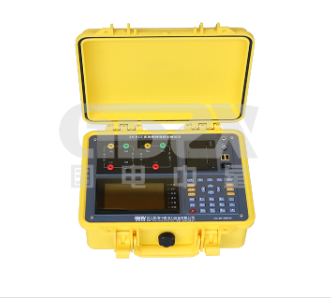

變壓器變比組別測試儀面板界面操作說明

1、儀器開關：選擇儀器供電方式并開機。

一：選擇交流供電方式并開機；

O：關閉儀器；

二：選擇直流供電方式并開機。

2、電源插座:交流工作方式的整機電源輸入接口，接AC220V士10%,50Hz電源，插座帶保險。

3、低壓端:黃、綠、紅三色測試線與變壓器的低壓 a、b、c三相接線端對應相接。

4、高壓端:黃、綠、紅三色測試線與變壓器的高壓 A、B、C 三相接線端。

對應相接。

5、彩色液晶屏：240x128點陣彩色液晶屏，帶LED背光，中文顯示操作菜單和測試結果，交互界面直觀，操作簡單。

6、電池電量顯示：選擇直流工作方式時，顯示儀器電池的剩余電量。

7、按鍵：

F1、F2功能鍵：在儀器操作過程中按界面提示表示不同的功能。

復位鍵：按此鍵整機復位,回到初始界面。

確認鍵：選擇或修改之后的確認選擇操作

返回鍵：返回設置或返回上一級菜單界面。

向上鍵：向上移動光標，在儀器的使用過程中根據顯示屏提示操作。

向下鍵：向下移動光標，在儀器的使用過程中根據顯示屏提示操作

向左鍵：向左移動光標，在儀器的使用過程中根據顯示屏提示操作。

向右鍵：向右移動光標，在儀器的使用過程中根據顯示屏提示操作

8、打印機：熱敏打印機，打印輸出測試數據，高速、靜音。

9、接地標識：儀器接地柱，用于儀器保護接地，保護用戶人身安全，并且保護儀器。

10、充電接口：當儀器顯示電池電量低較低時(不得低于10%)，或儀器長時間不使用時，應通過充電接口給儀器電池充電。

11、逆變指示燈：采用直流工作方式時逆變指示燈亮。正常情況下，逆變指示燈呈綠色;出現故障時，呈紅色。

變壓器變比組別測試儀測試注意事項

1、有載分接開關19檔的變壓器，9、10、11分接是同一個值，儀器輸入分接類型時應輸入17，此時12分接以后，儀器顯示分接位置比實際位置小2。

2、變壓器變比組別測試儀分接位置的設置按高壓側調壓設計，是假設1分接為最高電壓檔位，如果電壓反向設計或分接開關在低壓側的變壓器，顯示分接位置和實際分接位置倒置。

3、變壓器變比組別測試儀采用交流供電工作方式時，不能用發電機供電。因?yàn)榘l(fā)電機供電不是穩定的50HZ正弦波，會造成儀器測試結果不準確。如果現場無市電，且電池電量不足，可以使用發電機供電給電池充電的同時采用直流方式進行測試。

4、本儀器為常規變壓器變比測試儀，對于某些特種變壓器不能測試(如:斯科特，逆斯科特，整流變，CVT等)。
