繼電保護裝置保護動作及整定值檢驗方法

保護動作及整定值檢驗：

檢驗的基本要求:

從端子排上輸入故障模擬電壓、電流，檢驗保護動作值與整定值之間的誤差在允許范圍內，檢查保護動作時液品顯示、動作信號燈(或信號繼電器掉牌)、打印的動作報告，驗證動作情況正確。試驗方法依據裝置的具體構成方式及動作原理、制造廠技術說明書及相關規程確定；檢驗的各項目應有明確的目的，符合實際運行條件，滿足實際運行要求，或為用以判別元件或裝置是否處于良好狀態和發現可能存在的缺陷等等；

檢驗項目要完整，但不宜無謂的重復;因試驗方法及試驗儀器、試驗儀表方面產生的誤差:總的幅值誤差在士5%以內;總的角度誤差在士5°以內;總的時間誤差在士1%以內；

檢驗的一般性內容：

過量保護的檢驗：檢驗在1.05~1.1倍定值時可靠動作;在0.9~0.95倍定值時可靠不動作；在1.2倍定值時測量保護動作時間，動作時間誤差在1%以內；

欠量保護的檢驗：檢驗在0.9~0.95倍定值時可靠動作;在1.05~1.1倍定值時可靠不動作;在0.7~0.8倍定值時測量保護動作時間，動作時間誤差在1%以內；

電氣特性曲線檢驗：曲線檢驗結果與制造廠提供的典型曲線比較，在相同的橫坐標值下，縱坐標值相差不大于士5%。用逐點測試方法測試時，折線類型的特性曲線，應做出各轉折點，每段直線測點不少于3點。圓特性曲線，測點不少于12點，選擇的測點在整個圓周上均勻分布；

電流反時限特性檢驗：通入單相電流，檢驗上、下限之間區段的反時限特性，測點不少于3個，動作時間誤差在5%以內。通入單相電流，檢驗反時限上、下限電流定值，誤差在5%以內。通入單相電流為1.2倍定值，檢驗反時限上、下限動作時間，誤差在1%以內。(注:只檢驗整定標度下的動作特性)；

動作邊界角檢驗：輸入故障模擬電壓、電流使保護動作，改變電壓、電流相位角，找出保護剛好動作的邊界，動作邊界角誤差在士5°以內；

頻率“元件”測試：誤差在士0.02HZ以內;負序電壓“元件”測試:通入單相電壓U，負序電壓=U/3，誤差在士5%以內。(注:分別通入A、B、C三相電壓進行檢驗)；

負序電流“元件”測試：通入單相電流I，負序電流=I/3，誤差在士5%以內。(注:分別通入A、B、C三相電流進行檢驗):零序電(壓)流“元件”測試:通入單相電(壓)流(U)I，零序電(壓)流=(U)I，誤差在士5%以內。

開入、開出變位檢驗：開入、開出變位檢驗是確保微機保護可靠性的基本環節，必須檢驗到位。其中保護動作出口的開出變位檢驗可以在做保護動作及整定值檢驗的同時同步完成。

開入變位檢驗：斷開開入接點(或聯片)，檢查開入變位時液晶顯示或打印的報告與開入點狀態一致;閉合開入接點(或聯片)，檢查開入變位時液晶顯示或打印的報告與開入點狀態一致;刀閘或斷路器位置開入、瓦斯繼電器開入必須從刀閘或斷路器的輔助開關、瓦斯繼電器本體處檢驗。

開出變位檢驗：從端子排上輸入故障模擬電壓、電流，檢驗裝置信號開出、跳合閘開出、閉鎖開出等開出觸點的變位情況與裝置的具體構成方式及動作原理一致；測量觸點動作情況應使用對線燈(或指針式萬用表);測量觸點動作情況應在保護屏的端子排上進行；測量觸點動作情況的同時應監視液晶顯示、動作信號燈(或信號繼電器掉牌)。

與其它裝置的配合聯動試驗:

此項檢驗在開入、開出變位檢驗合格的基礎上進行，主要包括以下內容：與中央信號的聯動檢驗(在保護屏的端子排上短接端子進行)；與遠動裝置的聯動檢驗(在保護屏的端子排上短接端子進行)；與錄波裝置的聯動檢驗(在保護屏的端子排上短接端子進行，只做開關量)。

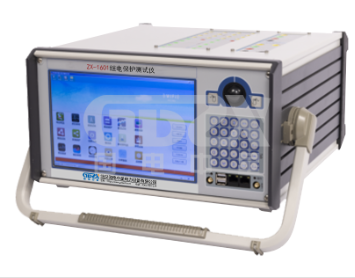

       國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
