互感器局部放電試驗程序及注意事項

局部放電試驗使用儀器

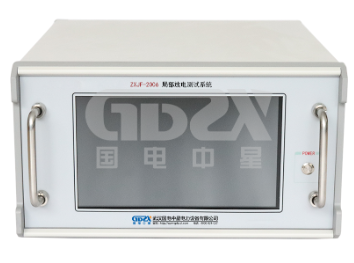

無局放高電壓試驗變壓器及測量裝置(電壓測量總不確定度<+3%)、局部放電測量儀，也可以直接選擇使用成套的局部放電測試系統。

局部放電試驗程序

局部放電試驗可結合感應耐壓試驗進行，即在耐壓60s后不將電壓回零，直接將電壓降至局放測量電壓進行30s局放測量；如果單獨進行局放試驗，則先將電壓升至預加電壓，停留10s后，將電壓降至局放測量電壓進行局放測量。測量電壓及局放局部放電預加電壓、量限值。

局部放電試驗注意事項

試驗時應記錄環境濕度，相對濕度超過80%時不應進行本試驗。

升壓設備的容量應足夠，試驗前應確認高壓升壓等設備功能正常；

所用測量儀器、儀表在檢定有效期內，局部放電測試儀及校準方波發生器應定期進行性能校核。

充油設備試驗前也應保證試品足夠的靜置時間(同耐壓)。

對于接地電壓互感器，試驗時A端接高電壓，N端及二次繞組單端與箱殼一起經測量阻抗接地（如果耦合電容器經測量阻抗接地，則被試互感器N端等直接接地）；

對于不接地電壓互感器應進行兩次局放試驗，第一次A端接高電壓，N端及二次繞組單端與箱殼一起經測量阻抗接地（如果耦合電容器經測量阻抗接地，則被試互感器N端等直接接地）。

第二次N端接高電壓，A端及二次繞組單端與箱殼一起經經測量阻抗接地（如果耦合電容器經測量阻抗接地，則被試互感器A端等直接接地），接地與程序與接地電壓互感器類似。
