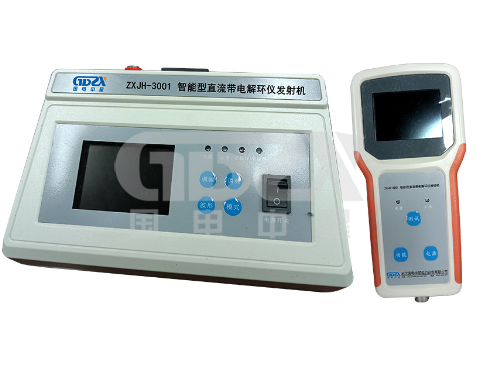

ZXJH-3001智能型直流帶電解環儀關鍵技術解析與應用

一、引言
       在電力系統中，直流環網故障是威脅電網安全運行的重要隱患。傳統檢測方法存在定位困難、需停電操作等弊端。ZXJH-3001智能型直流帶電解環儀通過創新性技術架構，實現了直流系統帶電狀態下的精準檢測與定位。本文從技術原理、核心功能、創新設計三個維度進行深入剖析。

二、技術原理架構

1.環網故障檢測機理
      設備采用多頻段信號注入法（0.125-12.5Hz），通過FFT快速傅里葉變換實現頻譜特征提取。針對不同環網類型：

正正環（R+≤200kΩ）

正負環（R+?R-）

雙極環（R+&R-≤200kΩ）
      建立差異化的阻抗-頻率響應模型，通過波形相位分析實現故障特征解耦。

2.電檢測技術路徑
       采用動態橋式平衡技術，在系統電壓40-300V范圍內自適應調節檢測信號強度（0-2mA），確保注入信號不影響系統運行。通過高精度AD采樣（24bit）實現0.01mA級電流分辨率。

三、核心功能模塊解析

1.發射機系統

多模式信號發生器：支持正弦波/方波切換，頻率精度±0.01Hz

動態阻抗匹配電路：匹配范圍0-999.9kΩ，精度等級0.2級

智能防護模塊：設計有瞬態電壓抑制器（TVS）和過流保護電路

2.接收機系統

頻譜分析引擎：采用1024點FFT算法，頻率分辨率0.125Hz

方向識別算法：基于相位比較法實現故障方向判別（±3°精度）

波形處理單元：8s/周期的動態刷新率，支持波形縮放與凍結

3.無線通信系統

2.4GHz自適應跳頻：125個頻點，傳輸速率2Mbps

抗干擾設計：采用GFSK調制，接收靈敏度-85dBm

低功耗架構：待機電流＜5μA，連續工作＞48h

四、關鍵技術突破

1.高阻環網檢測技術
       通過復合調制技術（調幅+調頻）提升檢測靈敏度：

信號幅值4級可調（0.25/0.5/1/2mA）

頻率分段優化（低頻段0.125Hz用于高阻檢測）
       實現200kΩ環網阻抗的可靠識別。

2. 智能診斷算法
      開發多參數融合診斷模型：

3.三維定位技術

綜合應用：

時域分析（波形相位差）

頻域分析（特征頻譜幅值）

空間分析（支路電流矢量）
      實現故障點的立體化定位，定位誤差＜0.5m。

五、典型應用案例
      案例1：某500kV變電站雙極環網故障
      現象：直流系統對地電壓異常波動（正極65V→45V，負極55V→75V）
      處理過程：

1.啟動自動掃描模式，10s內識別出兩極環網（R+=35kΩ，R-=28kΩ）

2.頻譜分析鎖定1Hz特征頻率

3.沿饋線柜檢測，在#12柜發現電流相位反轉

4.定位為PT柜二次回路絕緣破損，處理耗時＜2h

案例2：軌道交通直流牽引系統異極環網
       特殊工況：多支路并聯運行（32條饋線）
       解決方案：

1.啟用分組掃描模式（每組≤8條支路）

2.采用方波信號提高抗干擾能力

3.通過電流矢量疊加分析，定位交叉接地故障點

六、技術發展展望

1.智能化升級：引入AI診斷模型，實現故障類型自識別

2.物聯化應用：開發4G/5G遠程診斷接口

3.檢測范圍擴展：研發1000kΩ級高阻檢測模塊

ZXJH-3001通過融合電力電子、數字信號處理、無線通信等技術，構建了完整的直流環網診斷體系。其技術指標（檢測精度≤±5%、定位時間＜30min）已達到國際先進水平，為智能電網建設提供了可靠的檢測裝備支撐。后續需重點關注復雜電磁環境下的抗干擾優化，以及設備的小型化設計。
