110kV電纜故障測試案例分析

       國電中星是專業的電纜故障測試儀生產廠家，生產并銷售電纜故障測試儀數臺，服務全國各地的客。在本節中，國電中星將與大家分享一個電纜故障測試案例。

一、案例描述

        110kV電纜線路全長約9.4km，由六組交叉互聯段共18段電纜組成，每段電纜約500米左右，共有17個中間接頭，電纜故障類型為主絕緣故障。電纜的敷設方式為管溝敷設，大部分穿管，穿管部分每100米左右有一口人孔井，每只電纜接頭都在人孔井內。部分人孔井內有較深積水，部分電纜及電纜頭被水淹沒，所有接地箱都沒有進水，可正常打開。

在收到需電纜故障測試車抵達現場協助故障查找請求前，現場已用便攜式電纜故障探測設備查找了三天，沒有找到故障點。測試過程中無法測得正常的、可分析的故障點放電波形，到每口電纜井內一一去聽，也聽不到故障點放電的聲音。

二、測試過程

第1步：故障診斷

        用2500V兆歐表測量該電纜的主絕緣電阻，測得A相對地絕緣電阻大于1GΩ，B相對地絕緣電阻為0.7MΩ，C相對地絕緣電阻約為500MΩ，判定電纜B相發生了高阻接地故障。

第2步：故障測距

        選用電纜故障測尋車的脈沖電流法進行測距，電容選擇32kV/5F檔，在B相與金屬護層之間施加脈沖高電壓，經逐步升壓多次試驗，脈沖高壓升至20kV時，獲得如圖1所示的脈沖電流波形，測得B相故障距離為2623m。

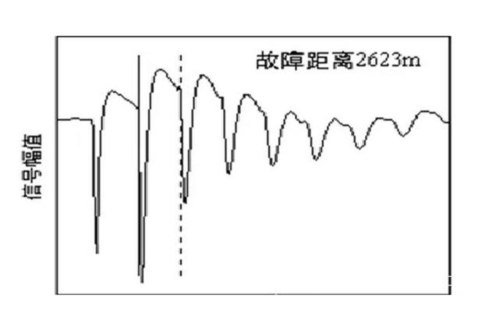

圖1 故障測距波形

所用電纜故障測試儀如圖2所示：

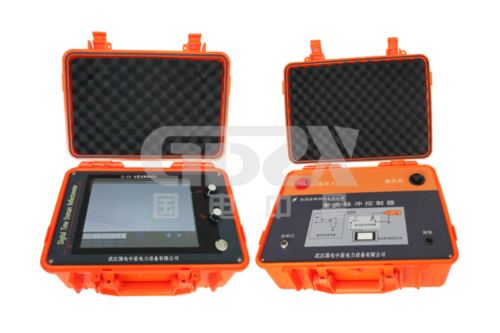

圖2 電纜故障測試儀

第3步：故障精確定位

        根據施工圖紙標注，在2623m附近有一電纜接頭。在電纜接頭井內的水抽至完全露出電纜及電纜接頭時，重新向電纜中施加周期性的脈沖高電壓，在井口隱約聽到了放電聲，下到井里后，發現一個電纜接頭內傳出很大的放電聲音。

三、處理結果

重新制作電纜接頭，替換檢查出故障的電纜接頭，經試驗合格后，恢復供電。

四、測試分析與經驗分享

1、當所測故障電纜比較長時，需用放電能量較大的電纜故障測試車測試故障。若沒有電纜故障測試車，可為便攜式電纜故障測試高壓發生設備配備兩塊以上的電容并聯使用，并調大周期放電時間間隔，對故障長電纜進行高壓沖擊，以提高施加到故障點處的能量。便攜式電纜故障測試設備配備的脈沖電容一般為2uf，而大截面長電纜分布電容較大，用2uf的便攜式測試設備擊穿故障點比較困難。

2、測試金屬護層交叉互聯接地方式的單芯故障電纜時，護層必須全部恢復至直通狀態，才可能測得正確的波形。

3、電纜故障點泡在水里時，需要提前將水抽掉使故障點的放電聲音傳播出來。

4、該故障估計為水長期侵蝕電纜接頭引起的，保持電纜（特別是電纜接頭部分）不要泡在水里，可有效減少電纜故障的發生。

        從以上案例來分析，對電纜故障測試儀的應用就更加清晰明了了，國電中星專業生產電纜故障測試儀，型號有：ZX-A10、ZX-A11、ZX-A21、ZX-A30等，歡迎廣大用戶來電咨詢！
