高壓開關動特性測試儀檢定裝置工作原理與同步方式

高壓開關動特性測試儀同步方式：內同步、外同步、空接點。該參數為合閘和分閘線圈提供了不同的電源控制方式，要求該參數的選擇與外部接線一一對應。內部同步為內部電源提供電壓dc30-300V。此時應斷開開關本身的電源。

高壓開關動特性測試儀提供電壓AC/dc30-300V供外部電源接通和斷開線圈，并將外部電源電壓信號輸入儀器，為儀器啟動采集工作提供參考?？諝庥|頭同步給合閘和分閘線圈提供電壓，為開關本身供電，內部只有兩個獨立的分閘無源空氣觸頭傳輸。

高壓開關動特性測試儀

高壓開關動特性測試儀內、外同步和空接點的使用有什么區別？

所謂高壓開關動特性測試儀同步是時間的起點。

內同步時，開關的開（關）控制由儀表給出。當儀表給出開關的開（關）控時，啟動定時器作為計時的起點。

外同步時，開關的開（關）控制由外部給定。而開關的分（合）閘控制由外部給出，則必須通過儀器的外同步接口向儀器提供同步信號，以提供計時的起點。如果儀器得不到同步信號，則一直處于等待狀態，無法完成測試數據。

無觸點時，儀表內部提供無源觸點的控制開關提供的電源，用于開（關）。儀器以無源觸點閉合為計時起點啟動定時器。高壓開關動態特性測試儀采用電壓同步方式，同步電壓范圍為內同步dc30V～300V，外同步AC/dc30v～300V。

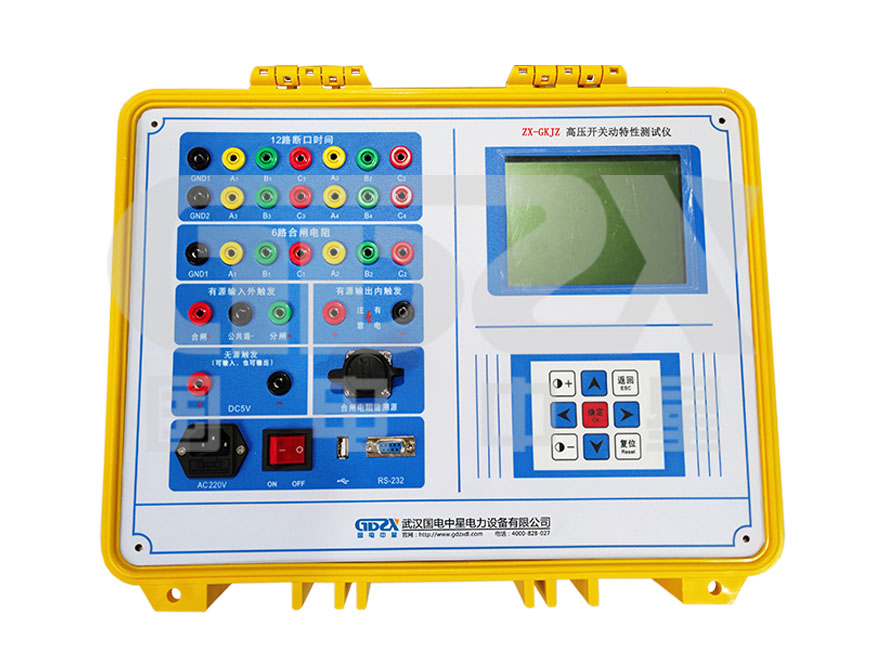

武漢國電中星自主研發的ZX-GKJZ 高壓開關動特性測試儀檢定裝置能產生高精度、寬范圍的定時信號，并能模擬高壓斷路器的動作，可用于校驗和檢測高壓斷路器動態特性測試儀的時間基準，用于校驗高壓開關測試儀時間測量功能。

ZX-GKJZ 高壓開關動特性測試儀檢定裝置特點優勢

1、實時性強，裝置努力做到了觸發實時，計數實時，輸出實時。為了能實現實時，觸發環節采用恒流觸發，計數環節采用高速可編程邏輯電路構成同步計數器，保證計數輸出和基準脈沖同步，輸出電路電路采用晶體管模擬。

2、采用高精度石英晶振，保證基準脈沖的準確性和穩定性。
