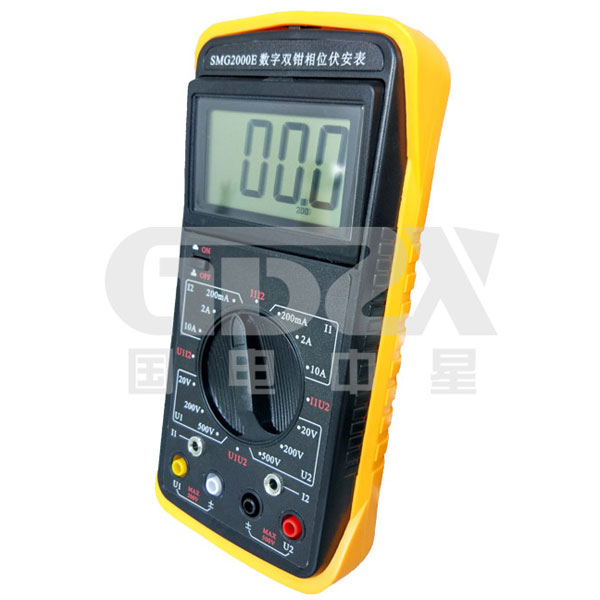

SMG2000E數字雙鉗相位伏安表有哪些測量功能和判斷功能

        很多人都知道SMG2000E數字相位伏安表能夠直接測量交流電壓值、交流電流值、兩電壓之間、兩電流之間及電壓、電流之間的相位和工頻頻率，但除此之外SMG2000E數字雙鉗相位伏安表還具有哪些測量功能和判斷功能。

一、判定感性電路、容性電路

        將被測電路的電壓從U1端輸入、電流經卡鉗(鉗型電流互感器)從I2插孔輸入，測量其相位。若測得相位小于90°，則為感性電路；若測得的相位大于270°，則為容性電路。

二、測量三相電壓相序

        將UAB(或UAO)電壓從U1端輸入，UBC(或UBO)電壓從U2端輸入，測量其相位角Φ。若相位角Φ測量結果為120°，則為正相序；若Φ測量結果為240°，則為負相序。

三、檢查變壓器的接線組別

        電力變壓器采用接線組別有三種，分別是Y/YO-12，YO/Δ-11和Y/Δ-11。當采用Y/YO-12接法時，UAB與Uab同相(腳標A、B表示高壓繞組端，a、b表示低壓繞組端；O表示有中線聯接)，測量其相位角為0°或360°；當采用YO/Δ-11或Y/Δ-11接法時，Uab與UAB間相位角為30°，即Uab超前UAB相位30°。

四、判斷三相二元件有功電能表接線的正確性

        電流的進出和三相電壓相序、七條入線有48種接線組合，但其中正確的接線只有2種，使用SMG2000E數字雙鉗相位伏安表能方便的讀測相位關系，即測取UAB與IA相位角等于Φ1，UCB與IC相位角等于Φ2，Φ1-Φ2=±300°，以此來判斷接線的正確性。

五、估計判斷電能表運行的快慢

        根據公式：T=3600n/NP(秒)，計算理論時間，就可以判斷電能表運行的快慢。

        式中P為測定時加于電能表的功率(kW)，P=UICOSΦ；

        N為電能表的常數(轉/kWh)：

        n為計算理論時間所取的轉數；

        T為理論時間

        電能表快慢由T-t確定。t為電能表轉n轉時，實際所用的時間。

        SMG2000E數字雙鉗相位伏安表體積小、重量輕，結構簡單，操作方便，對測量三相電路具有很強的功能，是電力部門、工廠和礦山、石油化工、冶金系統正確把握電力使用情況，進行二次回路檢查的理想儀表。相位伏安表廠家國電中星，生產各種規格的相位伏安表以及多種電力測試設備，歡迎選購。
