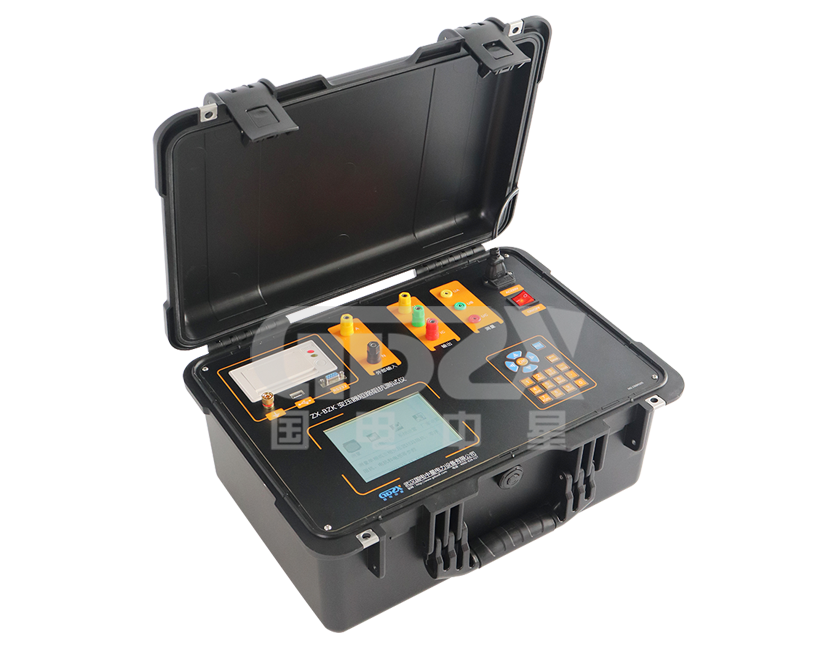

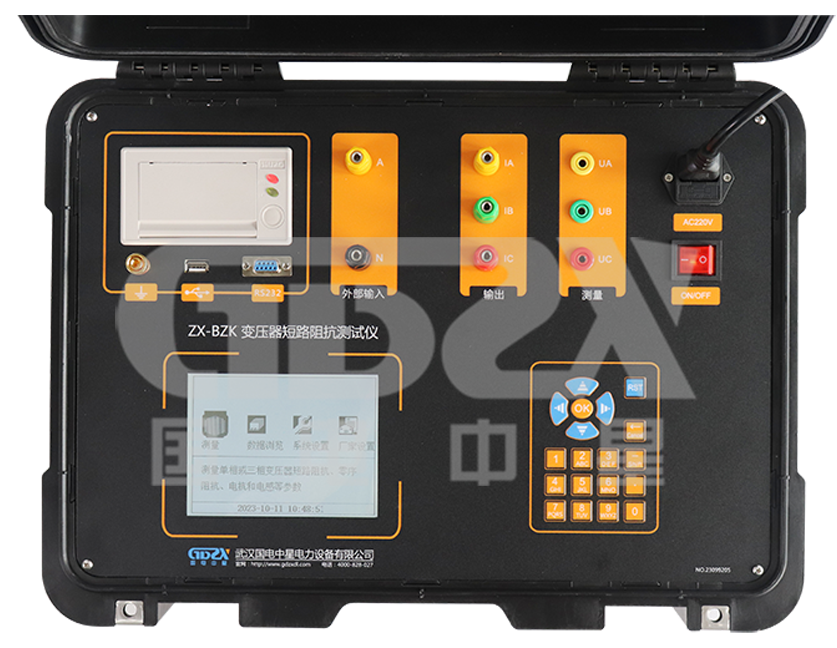

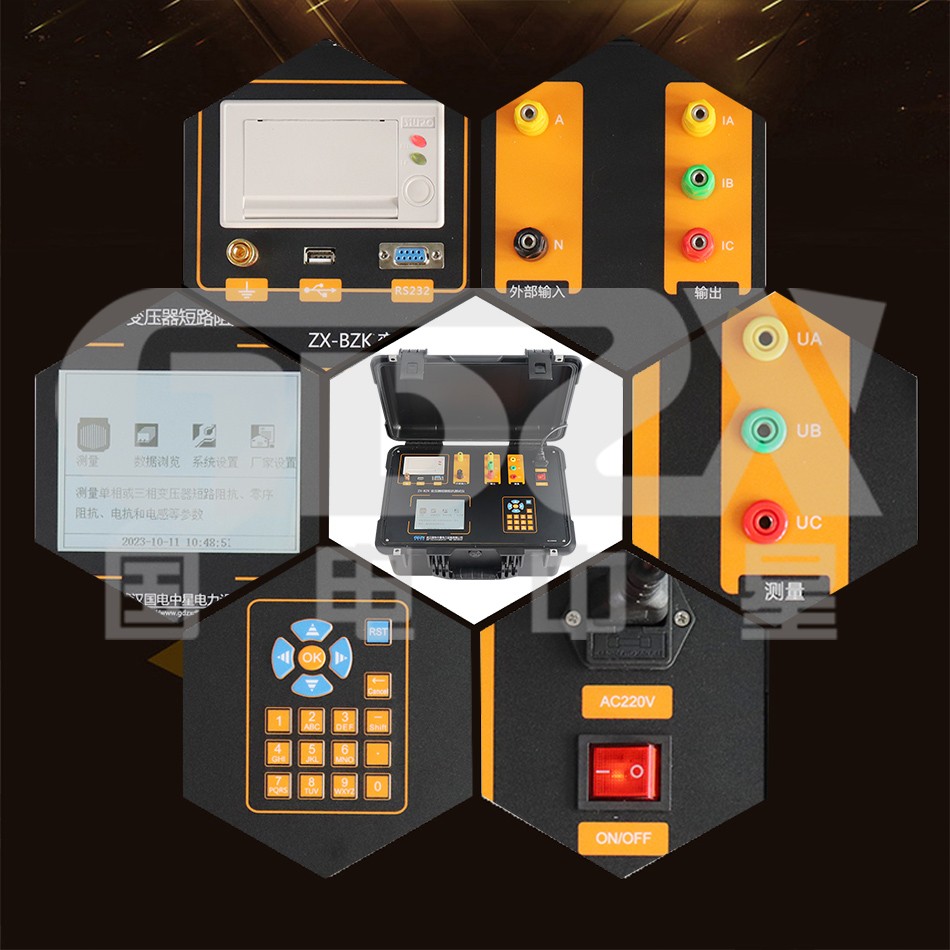

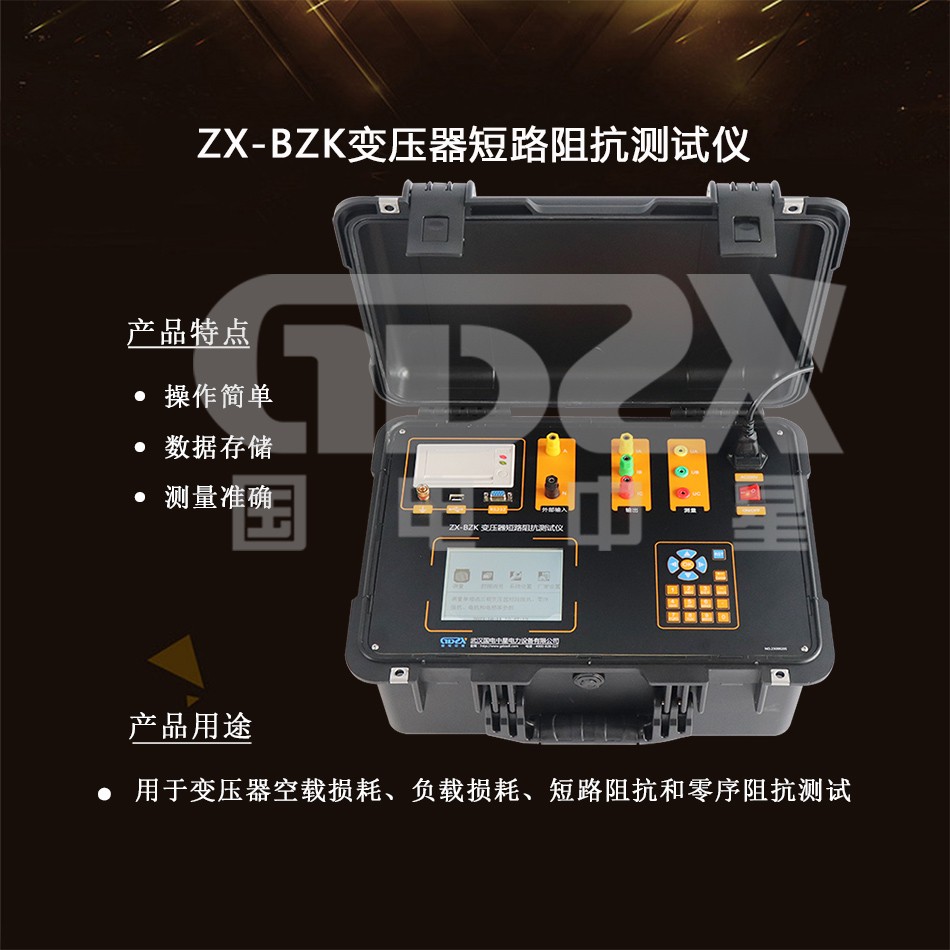

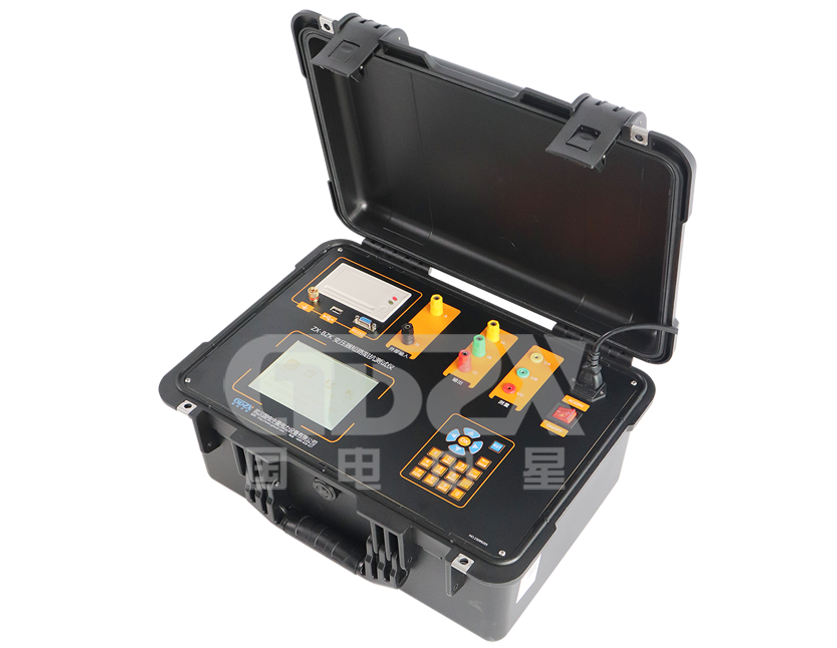

ZX-BZK變壓器短路阻抗測試儀
特別適合現場對110kV級及以上主變壓器進行低電壓短路阻抗測量的儀器
參考標準:DL/T1093-2008
● 儀器可測量電壓,電流,功率,頻率等。
● 單機測量電壓、電流范圍寬,支持外接CT、PT進一步擴展測量范圍。
● 內置不掉電存儲器,可長期存儲測量數據,儀器自帶打印機。
低電壓短路阻抗測量是常規試驗項目中的基本項目,比較變壓器受到短路電流的沖擊前后測得的短路阻抗值,根據其變化大小,可以初步估計繞組變形程度。變壓器在短路電流沖擊后與初步測試的低電壓短路阻抗變化不應大于2%。
低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊,或變壓器在運輸和安裝時受到機械力撞擊后,檢查其繞組是否變形的直接方法,
它對于判斷變壓器能否投入運行具有重要的意義,也是判斷變壓器是否要求進行解體檢查的依據之一。
ZX-BZK變壓器短路阻抗測試儀內部自帶可調電源輸出,特別適合現場對110kV級及以上主變壓器進行低電壓短路阻抗測量的儀器。
產品別稱
變壓器綜合參數測試儀,變壓器特性測試儀,變壓器繞組變形測試儀,變壓器短路阻抗測試儀
1.儀器自帶可調電源輸出,無論單相、三相變壓器,只需一次接線,儀器即可完成所有繞組對的測量,試驗、接線簡單。
2.本儀器采用單相測量方式,對于三相變壓器三次升壓過程即可自動計算出每相的短路阻抗、電抗、電感值。
3.儀器內部采用鎖相環技術,同步采樣交流信號,測量數據準確。
4.儀器可測量電壓,電流,功率,頻率等。
5.單機測量電壓、電流范圍寬,支持外接CT、PT進一步擴展測量范圍。
6.內置不掉電存儲器,可長期存儲測量數據,儀器自帶打印機。
7.測試數據可導入計算機,方便進一步分析或存儲。
8.全部中文菜單及操作提示,操作簡單直觀。
9.透反式大屏幕液晶,在太陽直射下可清晰顯示。
1.測量精度:電壓/電流:0.2級
2.功率:COSφ>0.1:0.5級;COSφ≤0.1:1.0級
3.
阻抗:COSφ>0.1:0.5級;COSφ≤0.1:1.0級
4.電壓測量范圍:AC
3V~300V
5.內部電源輸出范圍:電壓0~250V,電流0~10A
6.電流測量范圍:AC
0.2A~20A
7.工作溫度:-10℃~50℃
8.工作濕度:0~80%
9.工作電源:AC220V±10% 50Hz±1Hz
10.外形尺寸:360×220×150mm
11.儀器重量:5kg
注:了解更多國電中星產品信息請進入 產品中心 。服務熱線:400-0828-027
企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
-
