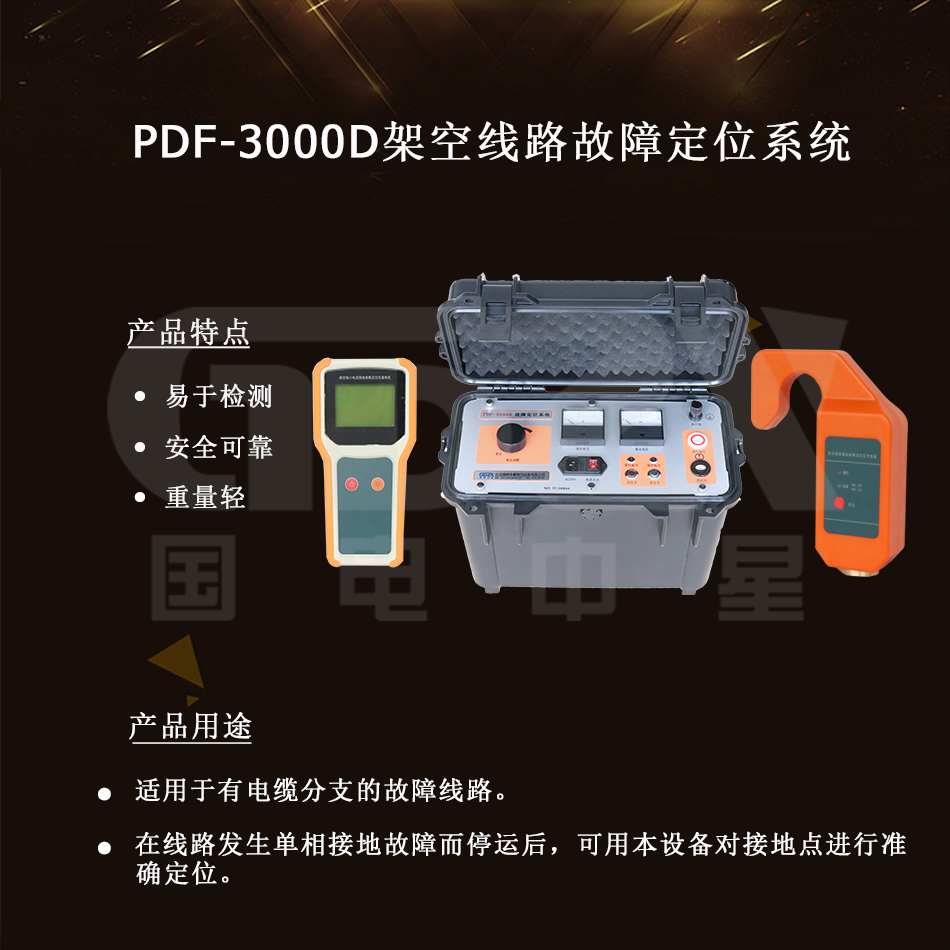

PDF-3000D架空線路故障定位系統適用于小電流接地系統架空線路，在線路發生單相接地故障而停運后，可用本設備對接地點進行確定定位。

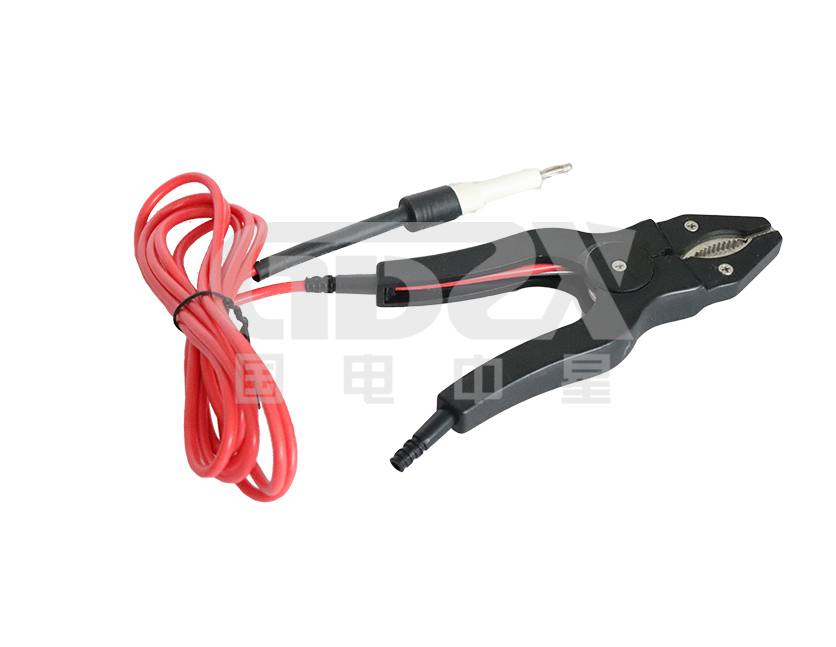

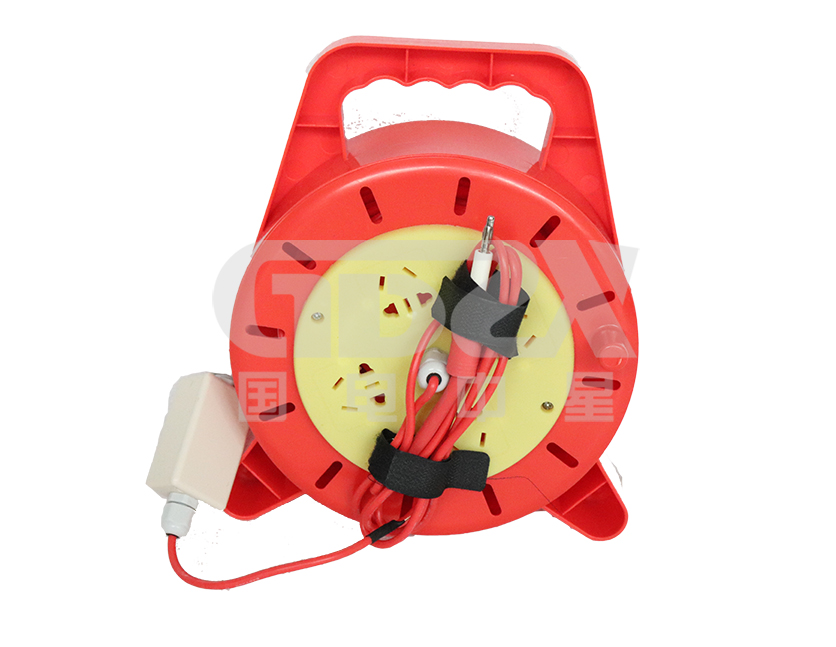

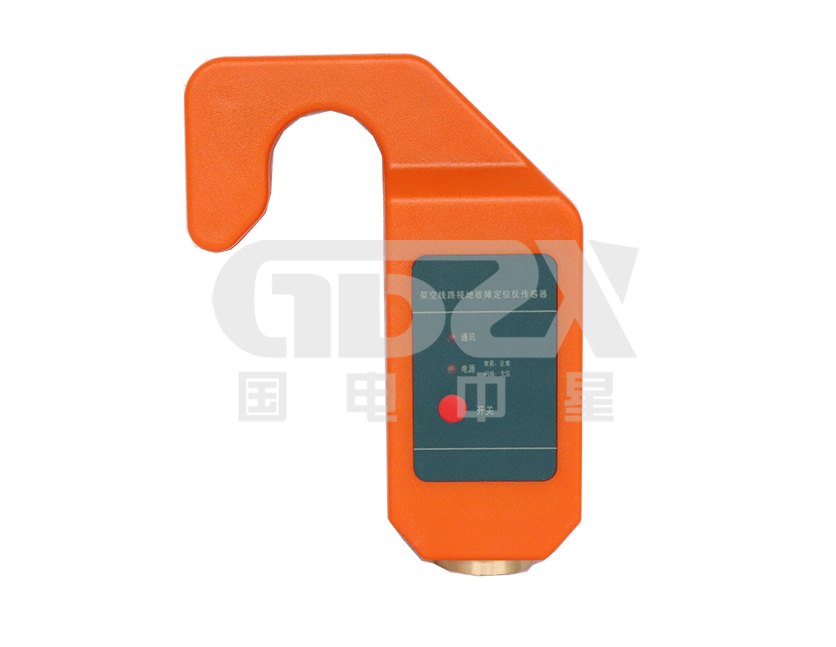

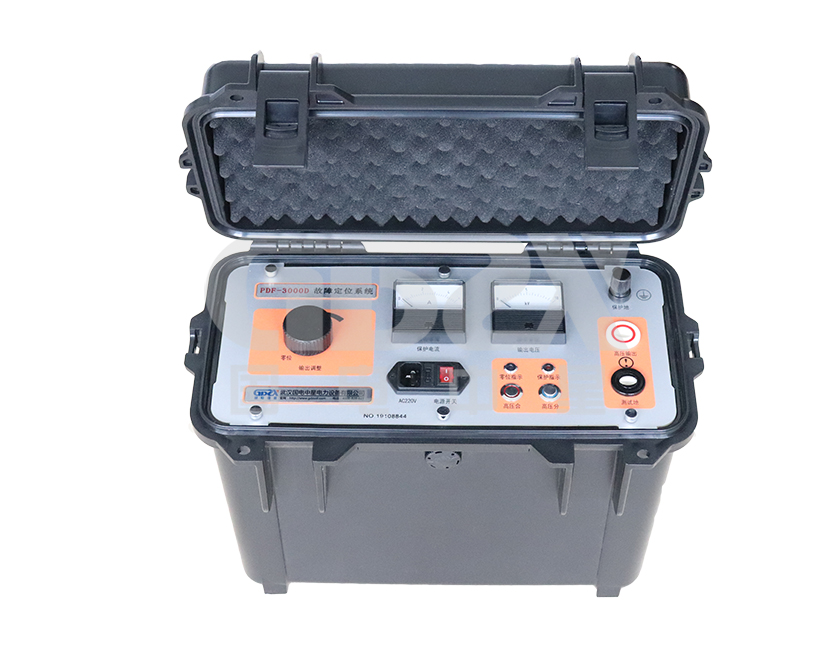

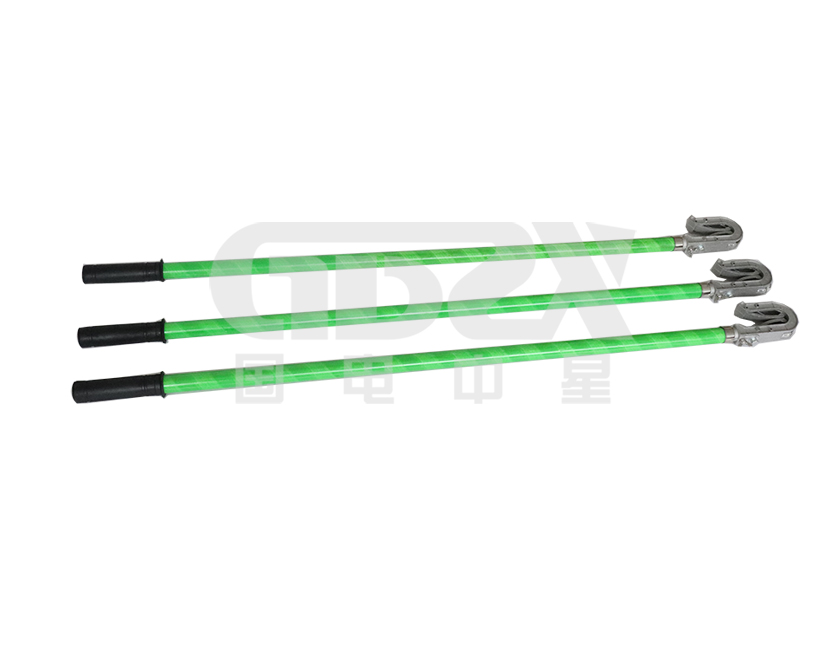

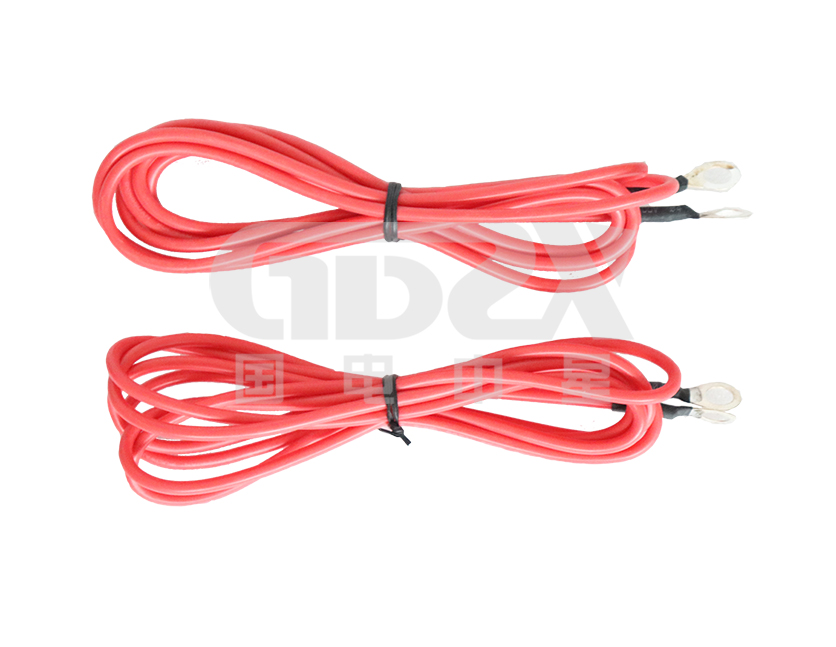

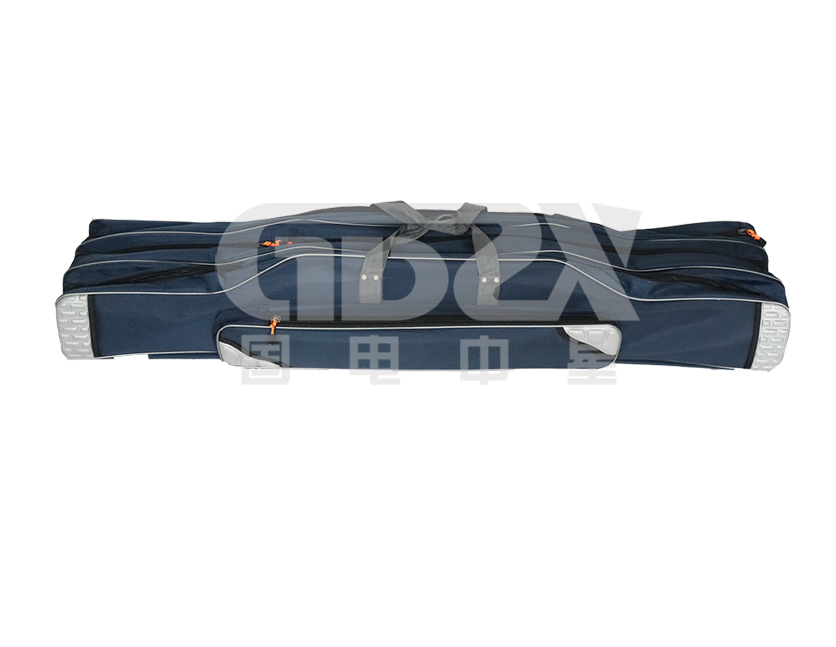

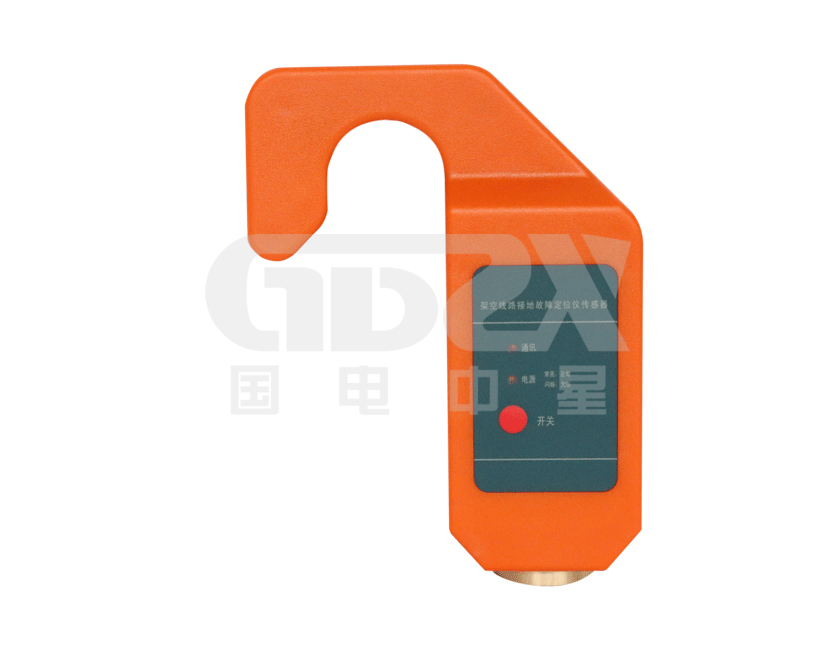

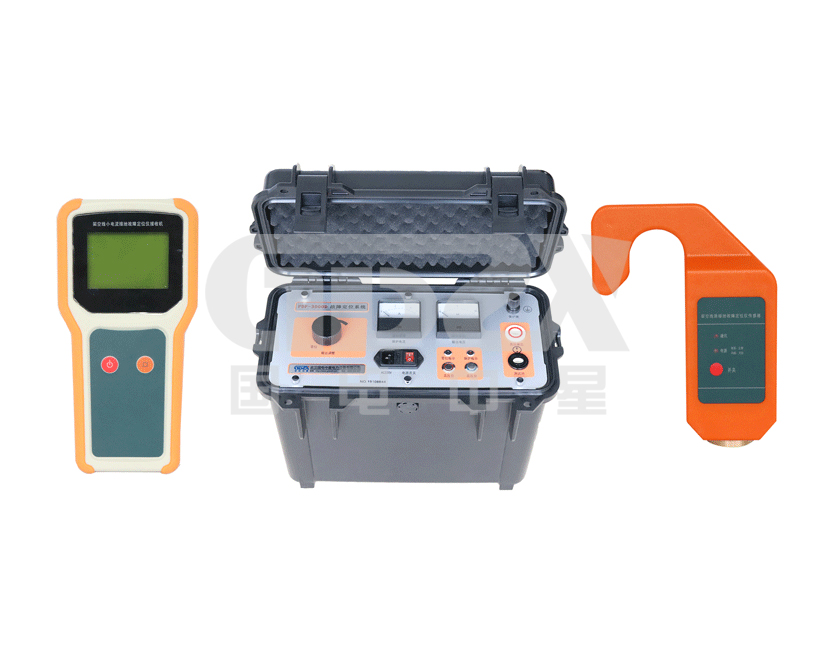

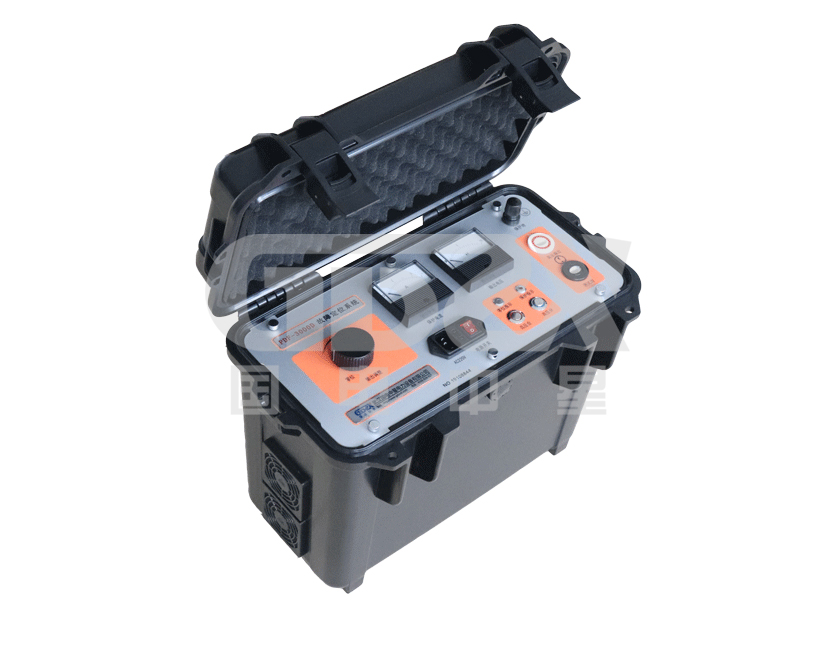

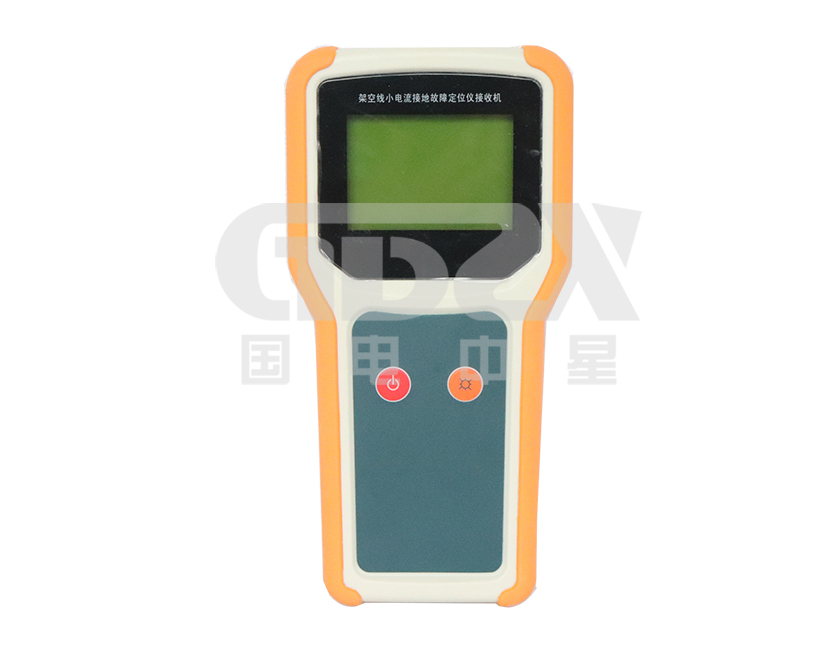

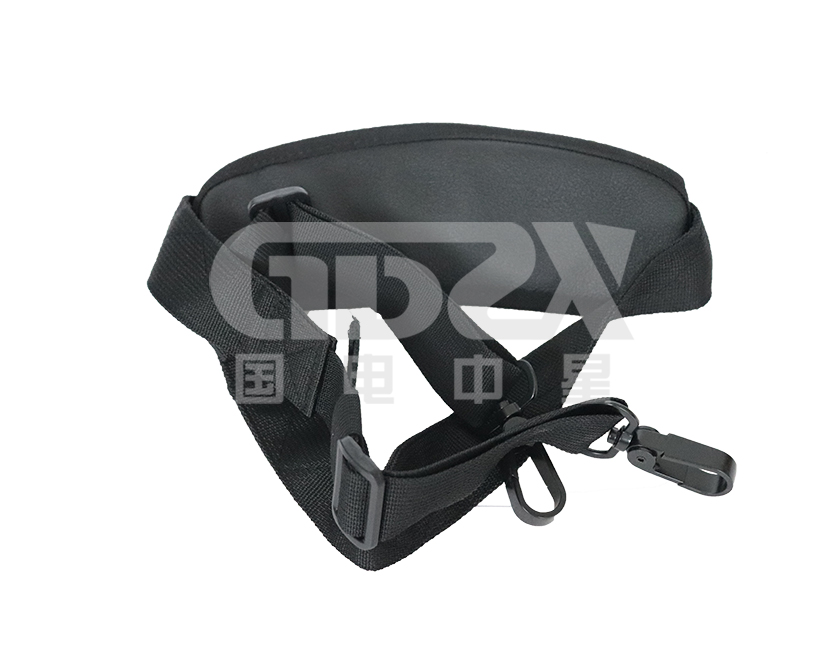

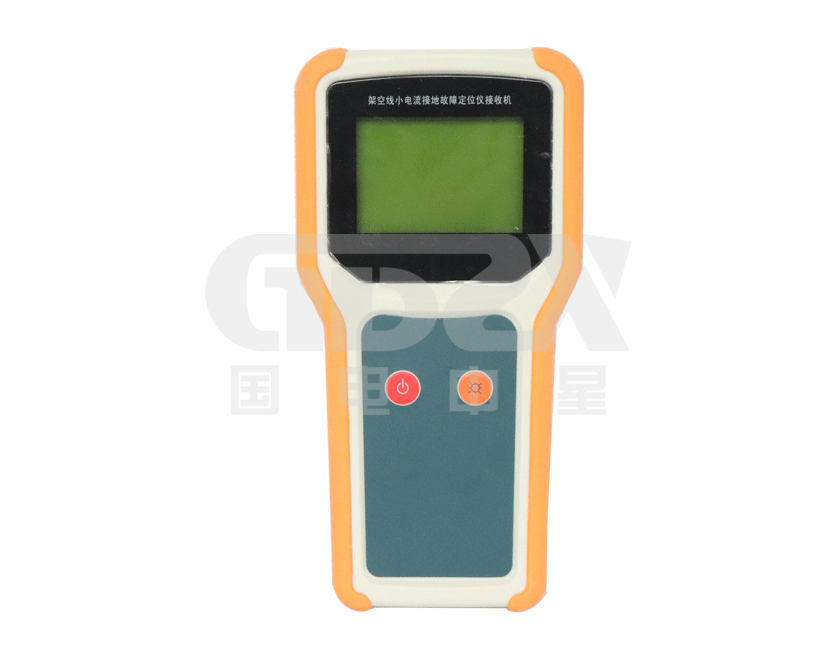

本儀器是一套便攜設備，可進行多條線路的故障定位。整套設備由發射機、傳感器、接收機及附件組成。在故障線路停運后，由發射機向線路施加超低頻高壓信號使故障重現，在線路沿途用絕緣桿將傳感器掛在線路上檢測信號，并通過無線方式向地面上的接收機傳輸數據，接收機顯示測量結果。在故障點前，電流持續存在，故障點后，電流消失。可先進行粗略分段，再確定定點，從而快速確定故障位置。

產品別稱

架空線路故障定位系統、架空線路接地故障定位系統

1. 定位精度：0.2米

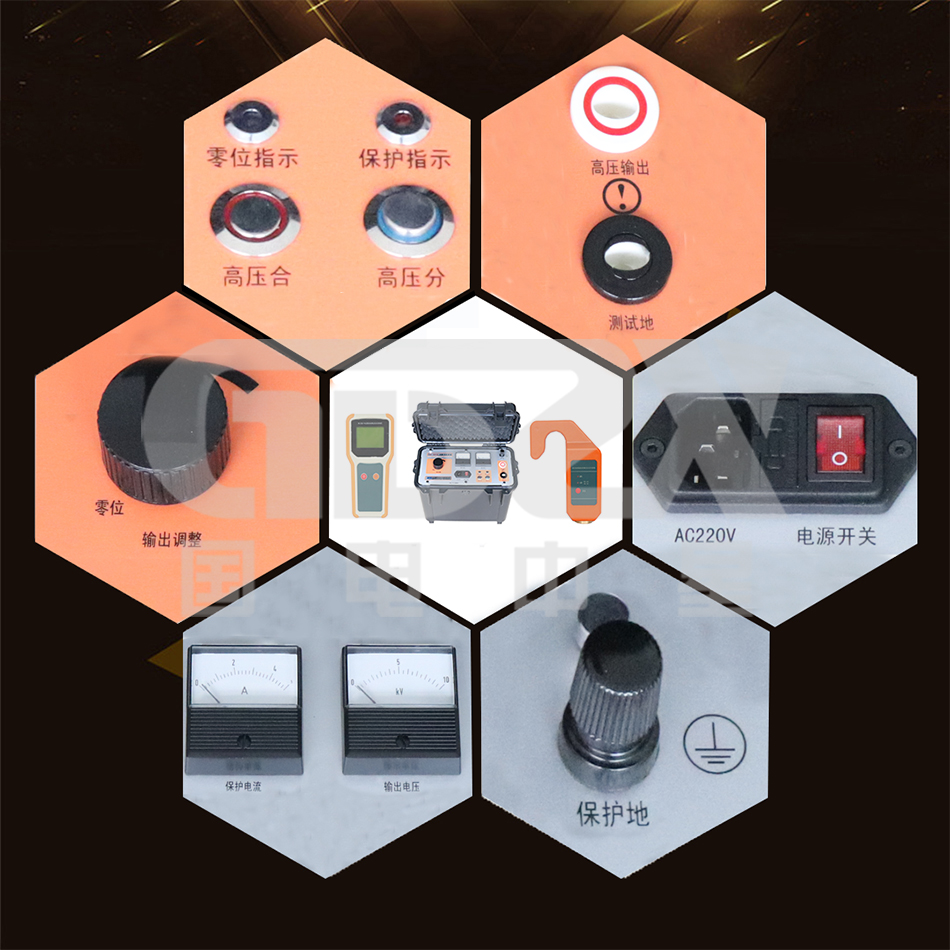

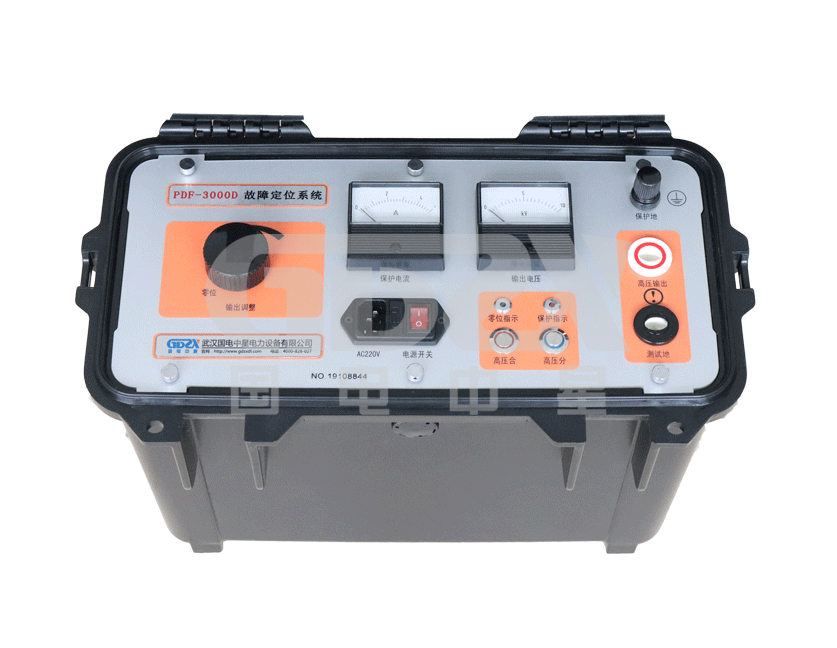

2. 發射機輸出特性

1) 輸出頻率1Hz

2) 開路電壓：基波有效值0~2800V，（脈動直流，峰值8kV，相當于10kV線路的相電壓峰值）；

3) 短路電流：基波有效值0~35mA（脈動直流，峰值100mA）

3. 傳感器與接收機的無線通訊距離：不小于100m。

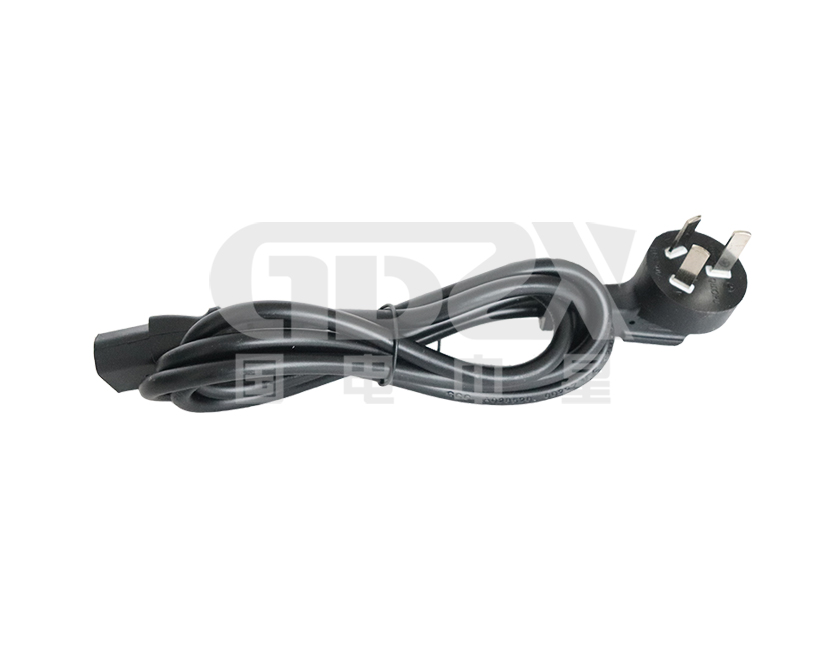

4. 發射機電源：AC 220V市電，可接發電機（輸出功率≥1500W）。

5. 發射機功率：功率900W。

6. 傳感器電源：3節5號堿性干電池。

7. 接收機電源：5節5號堿性干電池。

8. 體積

1) 發射機417×234×318mm

2) 傳感器180×100×35mm

3) 接收機205 ×100×35mm

9. 質量

1) 發射機：16.8kg

2) 傳感器：0.45kg

3) 接收機：0.45kg

10. 使用條件

1) 溫度：-10℃－40℃

2) 濕度：5-90％RH

3) 海拔：<4500m

注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
