ZGA系列智能型直流高壓發生器
適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄露電流試驗
參考標準：
●全自動避雷器試驗、階段試驗完整顯示升降壓過程，耐壓時間
●接地檢測功能，儀器未安全接地儀器將顯示接地提醒
●自動耐壓試驗，完整顯示升降壓過程，耐壓時間
說明書

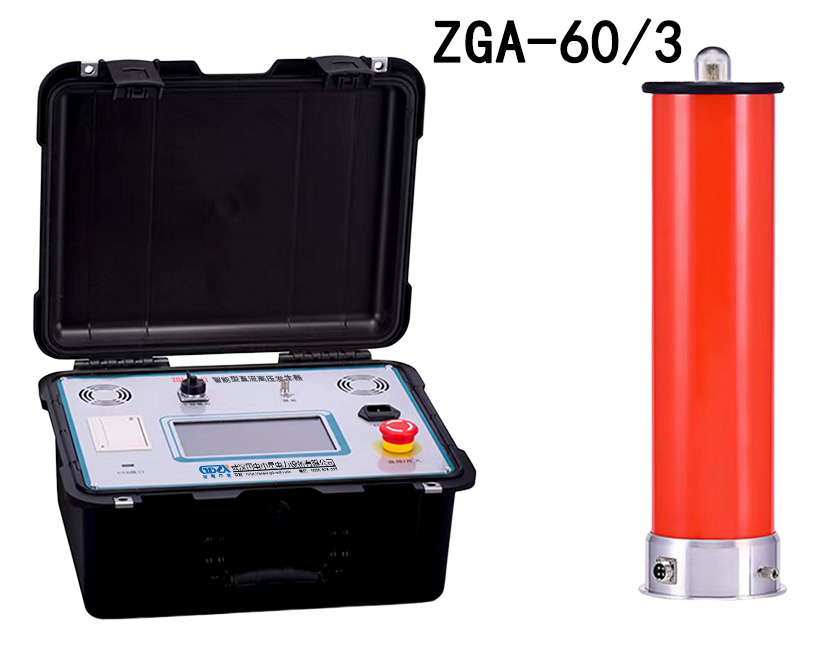

操作視頻ZGA-60系列智能型直流高壓發生器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄露電流試驗。
用AIPWM技術，對PWM技術的不準確線性度進行了調整，使儀器精度得到了大幅度提高。并采用AI技術設定過壓保護和過流保護取代了數字撥盤開關只能設定電壓值，不能設定電流值及電壓飄移的問題，增加了AI全自動氧化鋅避雷器測量，自動耐壓試驗功能，并可以直接打印試驗報告及保存實驗報告，保留了手動方式。

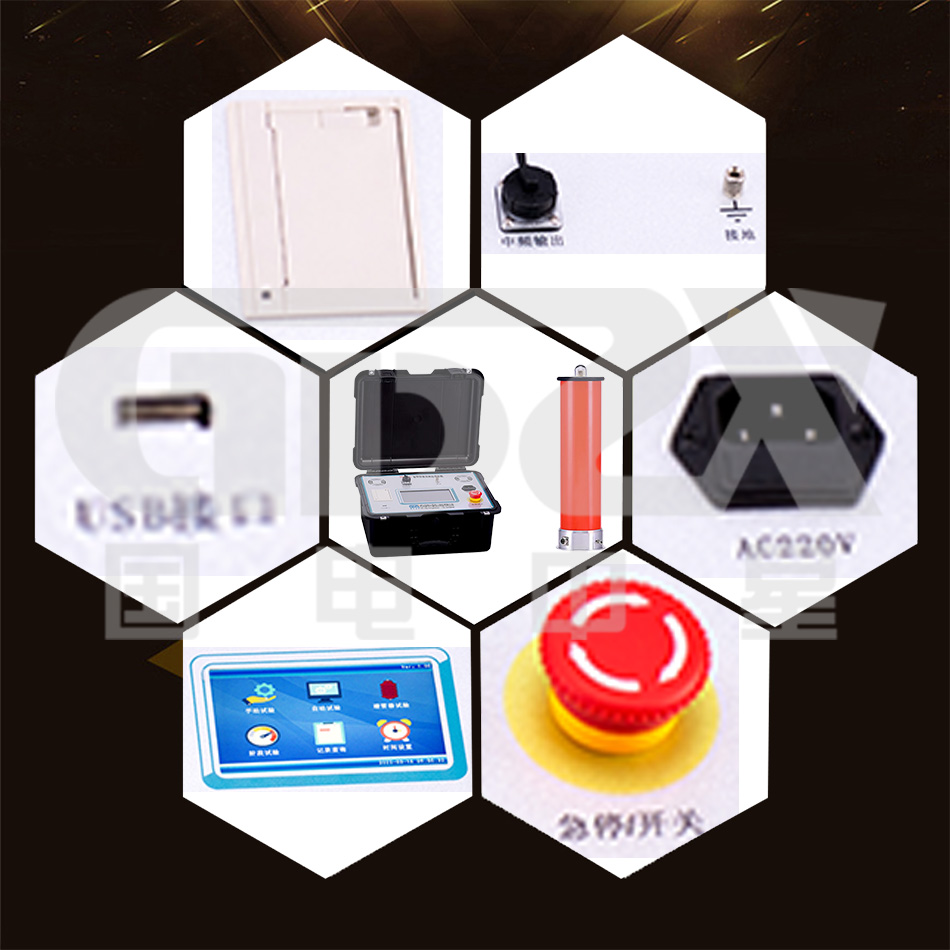

1. 全自動避雷器試驗、階段試驗完整顯示升降壓過程，耐壓時間。
2. 接地檢測功能，儀器未安全接地儀器將顯示接地提醒。
3. 自動耐壓試驗，完整顯示升降壓過程，耐壓時間。
4. 采用AIPWM技術，對PWM不準確線性度進行了調整，精度得到了大幅度提高。紋波系數≤0.2%。
5. 儀器增加了萬年歷和時間功能，實驗報告帶有時間和日期。
6. 倍壓筒采用新型材料，輕巧、堅固。底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。外表涂特種絕緣材料，電氣性能好，防潮能力強。

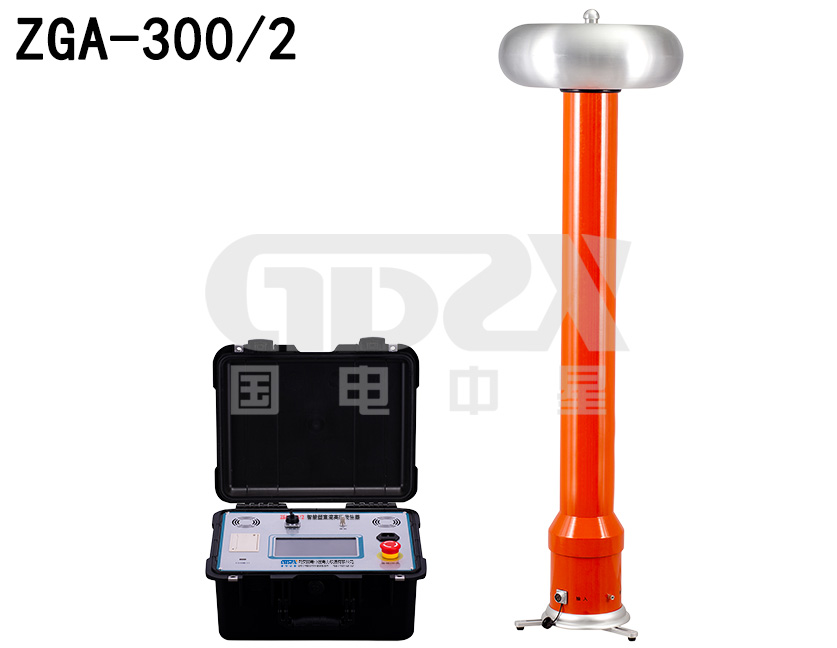

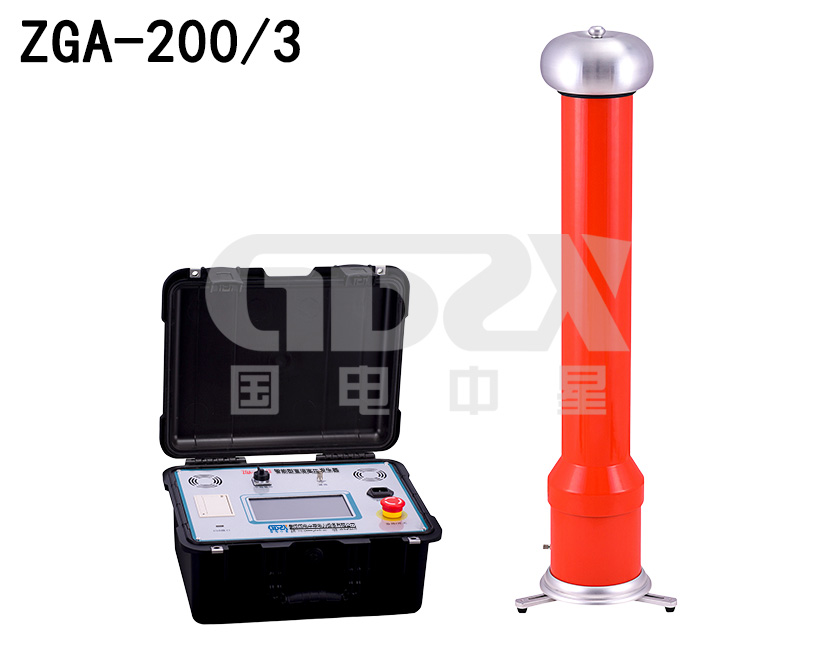

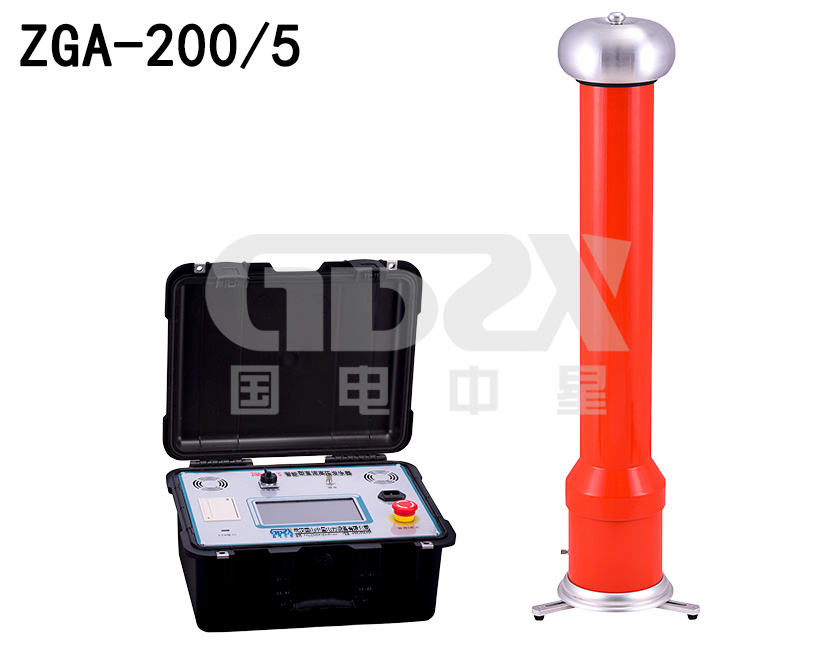

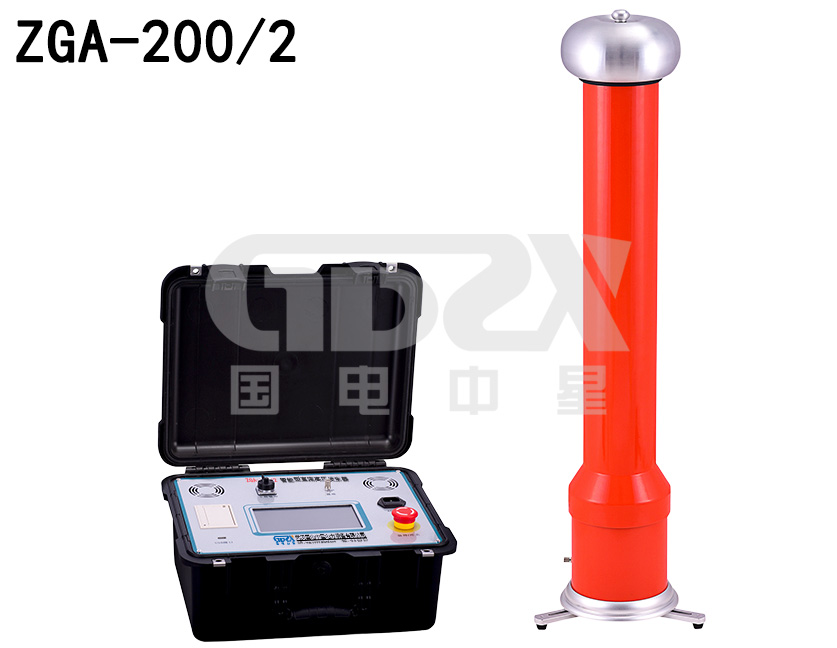

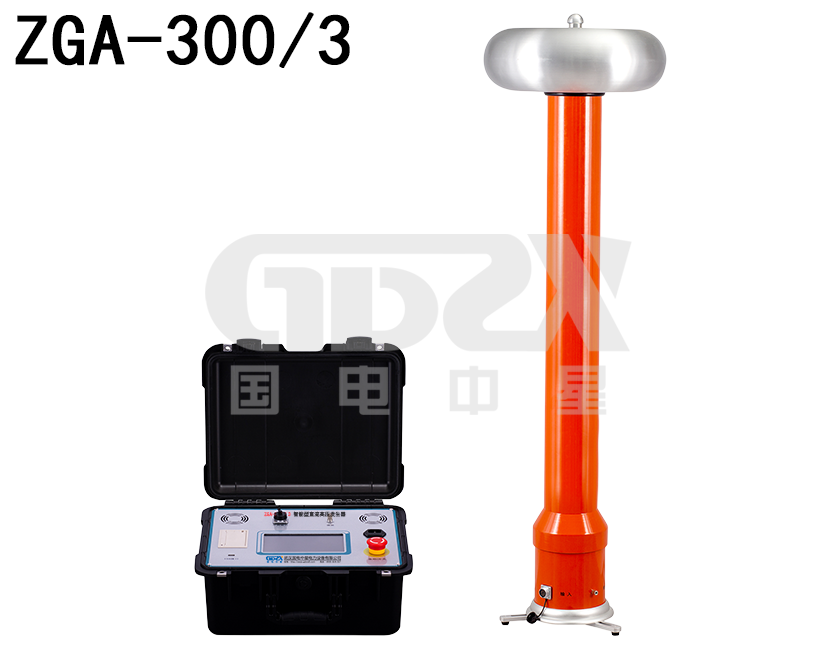

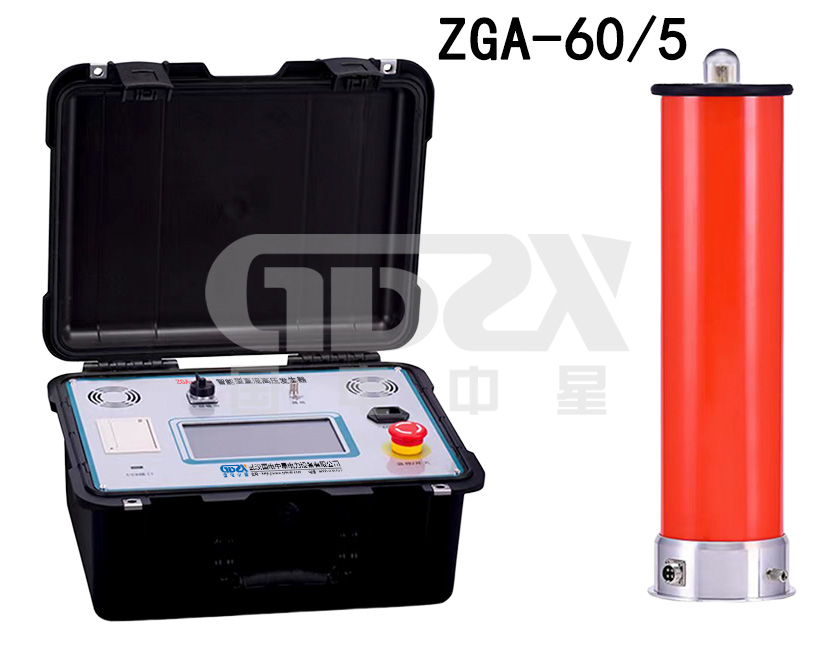

規格 技術參數 | 60/2 | 60/3 | 60/5 | 120/2 | 120/3 | 120/5 | 120/10 | 200/2 | 200/3 | 200/5 | 300/2 | 300/3 | 300/5 |
額定電壓(kV) | 60 | 60 | 60 | 200 | 200 | 200 | 300 | 200 | 200 | 200 | 300 | 300 | 300 |
額定電流(mA) | 2.000 | 3.000 | 5.000 | 2.000 | 3.000 | 5.000 | 10.000 | 2.000 | 3.000 | 5.000 | 2.000 | 3.000 | 5.000 |
額定功率(W) | 120 | 180 | 300 | 240 | 360 | 600 | 1200 | 400 | 600 | 1000 | 600 | 900 | 1500 |
控制箱質量 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 5.5 | 6.0 | 6.5 | 4.5 | 4.5 | 4.5 |
倍壓筒質量 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 18 | 8.7 | 9 | 9 | 27 | 27 | 27 |
倍壓筒高度 | 440 | 440 | 440 | 540 | 540 | 540 | 850 | 970 | 970 | 970 | 1220 | 1220 | 1220 |
電壓精度 | ±(1.0%讀數＋1個字) | ||||||||||||
電流精度 | ±(1.0%讀數＋1個字) | ||||||||||||
紋波系數 | ≤0.2% | ||||||||||||
電壓穩定度 | 電源電壓變化±10%時≤1% | ||||||||||||
過載能力 | 空載電壓可超出額定電壓10%使用10分鐘 最大充電電流為1.25倍額定電流 | ||||||||||||
電源 | 單相交流50Hz 220V±10% | ||||||||||||
工作方式 | 間斷使用：額定負載30分鐘 | ||||||||||||
1.1倍額定電壓使用：10分鐘 | |||||||||||||
工作環境 | 溫度：-10℃～+40℃ | ||||||||||||
相對濕度：室溫為25℃時不大于85%（無凝露） | |||||||||||||
海拔高度：1500米以下 | |||||||||||||
帶電容 負荷能力 | 被試品電容量無限制 | ||||||||||||
可用1.5倍的額定電流充電 | |||||||||||||
控制箱特點 | 具有全自動做氧化鋅避雷器試驗 | ||||||||||||
具有手動調節電壓輸出功能。 | |||||||||||||
