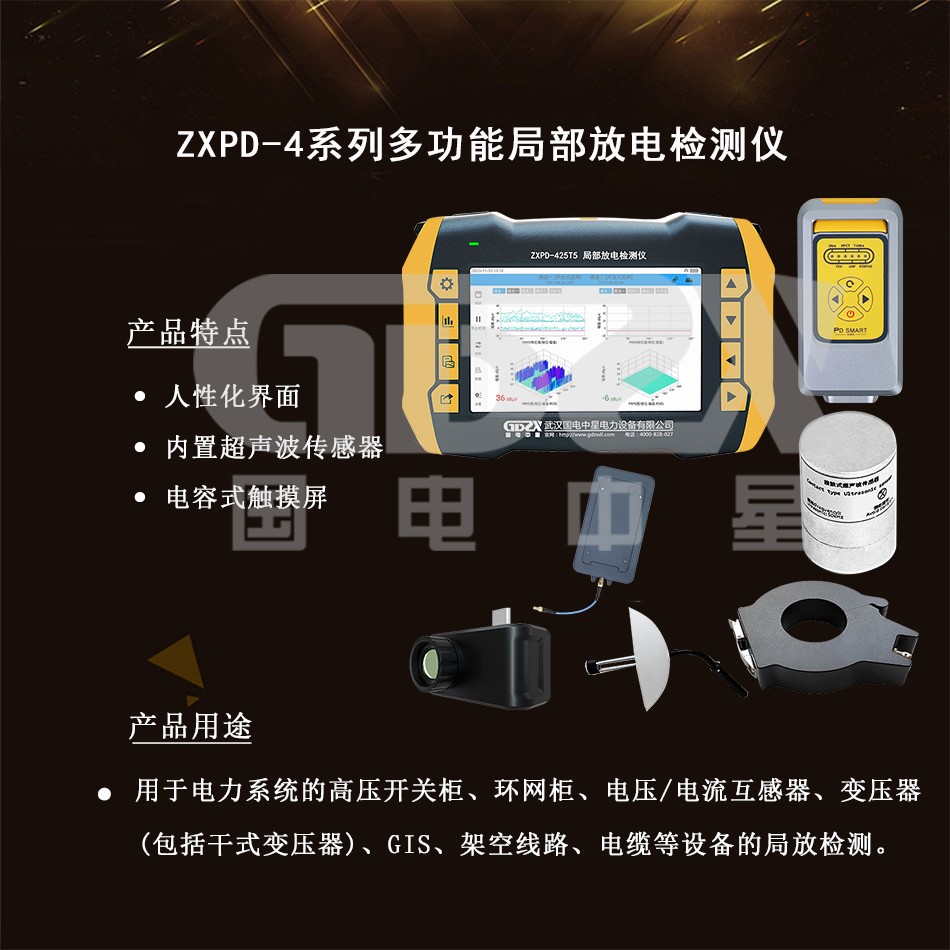

ZXPD-4系列多功能局部放電檢測儀

用于電力系統的高壓開關柜、環網柜、電壓/電流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的局放檢測

參考標準：

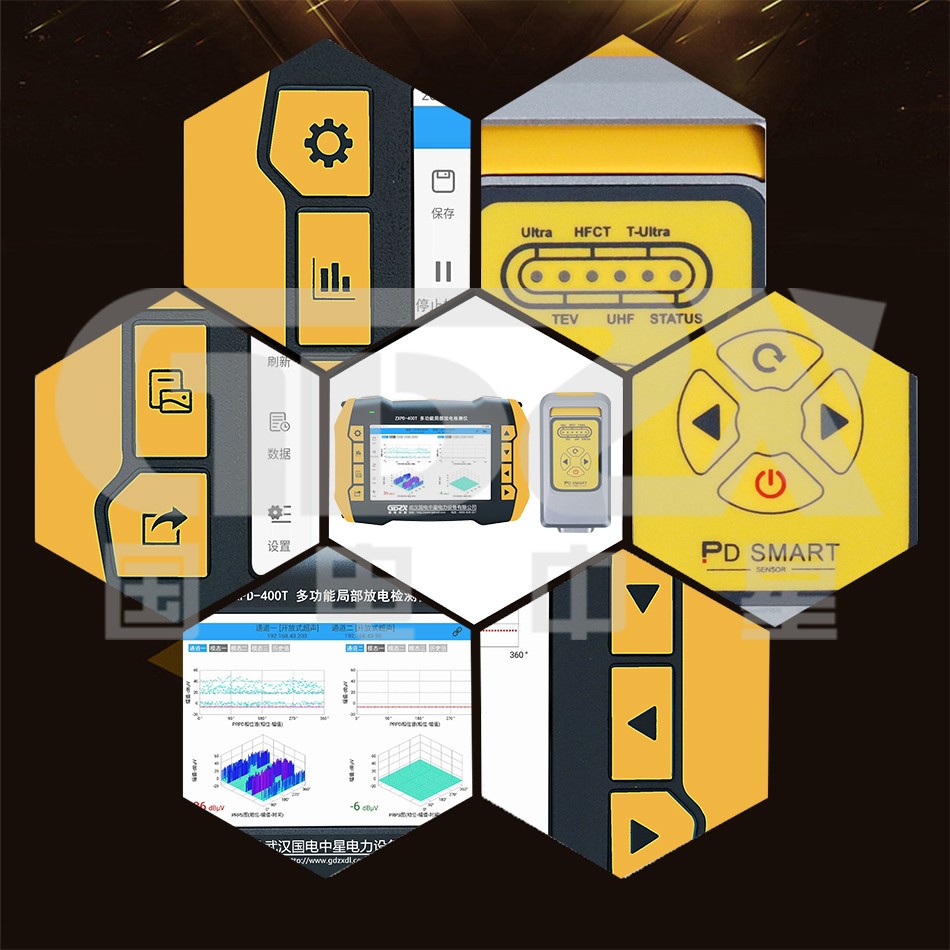

●人性化的人機界面

●內置超聲波傳感器

●采用非侵入式檢測方式

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

ZXPD-4系列多功能局部放電檢測儀可廣泛應用于電力系統的高壓開關柜、環網柜、電壓/電流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的絕緣狀態檢測。

性能特點

1. 人性化的人機界面方便不同設備的數據管理；

2. 內置超聲波傳感器和暫態地電壓(以下簡稱TEV)傳感器，可外接變壓器、GIS、架空線路、電纜等專用傳感器；

3. 采用非侵入式檢測方式，測試過程中無需停電，無需額外配置高壓源。

4. 測試帶寬范圍為30kHz~2.0GHz，適用各種頻段的檢測原理；

5. 增配的紅外熱成像儀可以將物體表面人肉眼不可見的這部分紅外輻射轉換成可見圖像，紅外熱成像不受可見光影響，具有非接觸測溫，穿煙透霧等優勢，非常適合電氣設備的溫度檢測。

6. 通過屏幕顯示的圖像色彩和熱點追蹤顯示功能就能初步判斷發熱情況和故障部位，從而高效率、高準確率地確認問題所在。

技術指標

地電波參數
測量范圍	0～70dBmV
分辨率	1dB
精度	±1dB
每周期最大脈沖	1400
測量頻帶	3～100MHz
接觸式超聲波參數
測量范圍	-6dBμV 至 68dBμV
分辨率	1dB
精度	±1dB
頻率范圍	20～200 kHz
非接觸式超聲波參數
測量范圍	-6dBμV～70dBμV
分辨率	1dB
精度	±1dB
傳感器中心頻率	40 kHz
特高頻參數
檢測頻段	300～2000MHz
測量范圍	0～70 dBmV
靈敏度	2.4V/m
傳感器頻段	300～2000MHz
高頻互感器參數
傳感器傳輸阻抗	9.9mV/mA
檢測頻率	3～30MHz
靈敏度	≤50pC
紅外傳感器高配（可選）
分辨率	384×288
測溫范圍	-20℃～400℃
測溫精度	±2℃
硬件
外殼	ABS
主機尺寸	24816555(長寬厚,mm)
顯示	7英寸電容式觸摸屏，分辨率1280*800
采樣精度	12bit
同步方式	內同步、外同步
連接器	USB接口(兼充電器輸入)外部傳感器輸入接口，wifi，網口，藍牙
SD卡	標配16G～64G
內置電池	3.7V/5000mAh鋰電池
工作時間	約6小時
充電器	100～240VAC,50/60Hz
使用溫度	-35℃～50℃
濕度	30%～60%
體積、重量	1.3kg




注：了解更多國電中星產品信息請進入產品中心。服務熱線：400-0828-027
