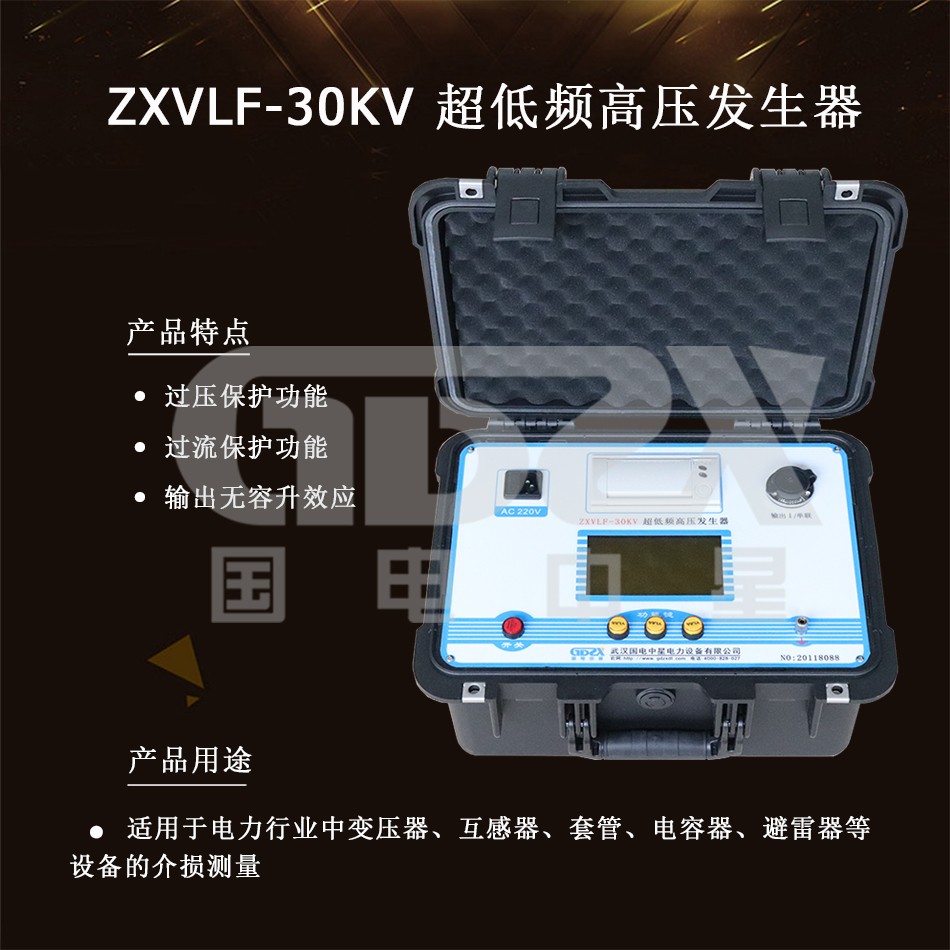

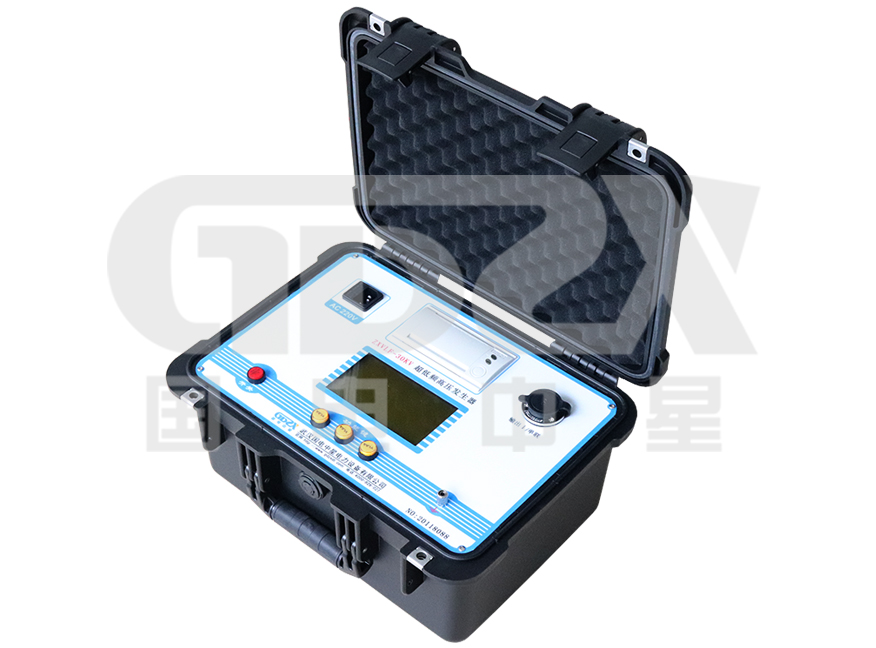

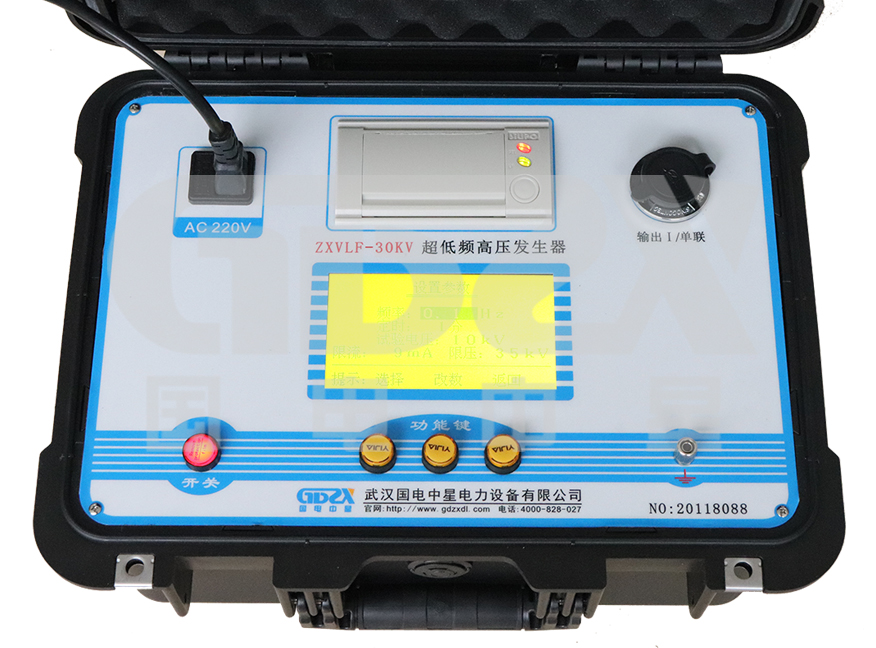

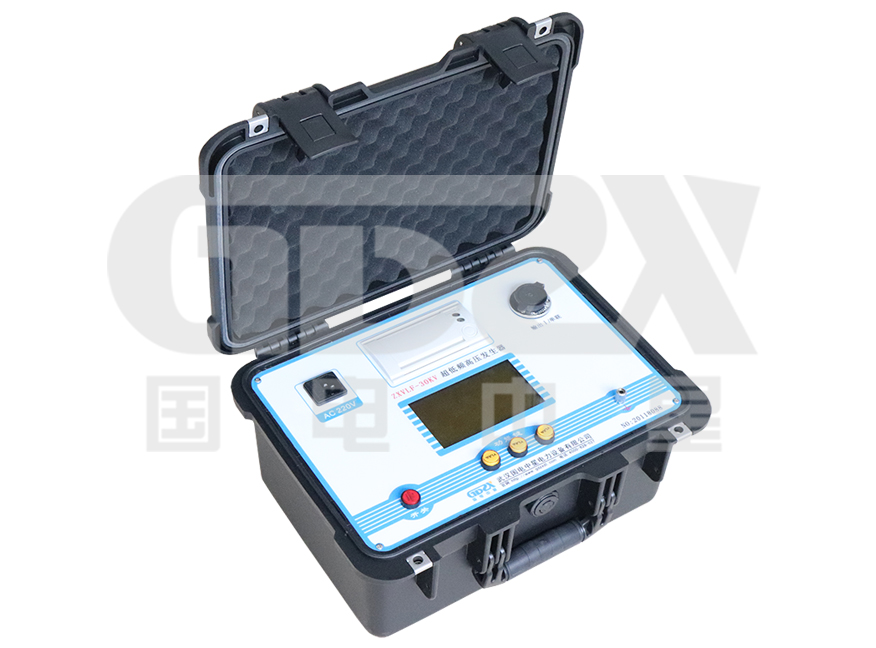

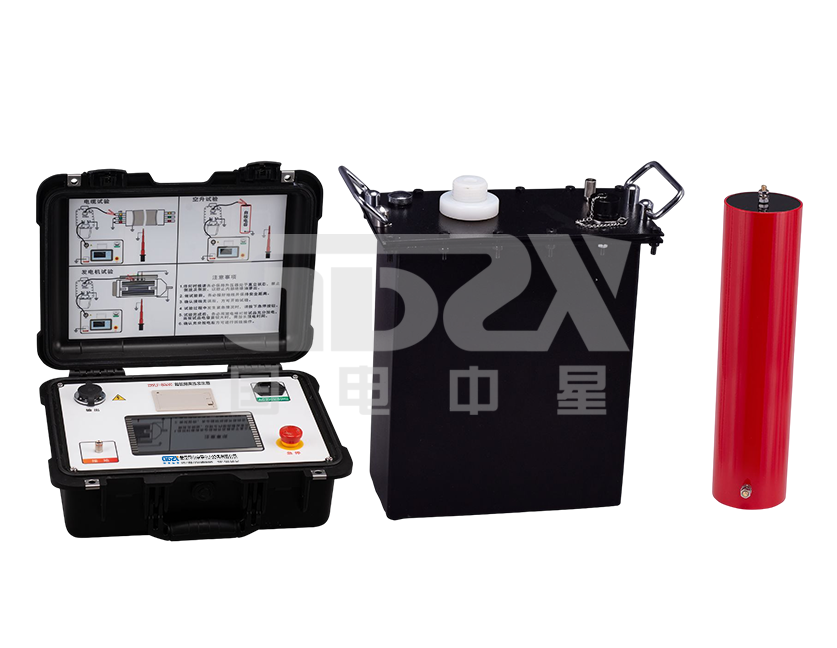

ZXVLF系列超低頻高壓發生器
對電力電纜、電力電容器、大中型發電機和電動機等電氣設備進行耐壓試驗的設備
參考標準：DL/T849.4-2004
● 適用于絕緣等值電容較大的電氣設備。
● 電流、電壓、波形數據均直接通過高壓側采樣獲得，數據真實、準確。
● 高壓輸出保護電阻設計在升壓體內，無需另接保護阻。
說明書

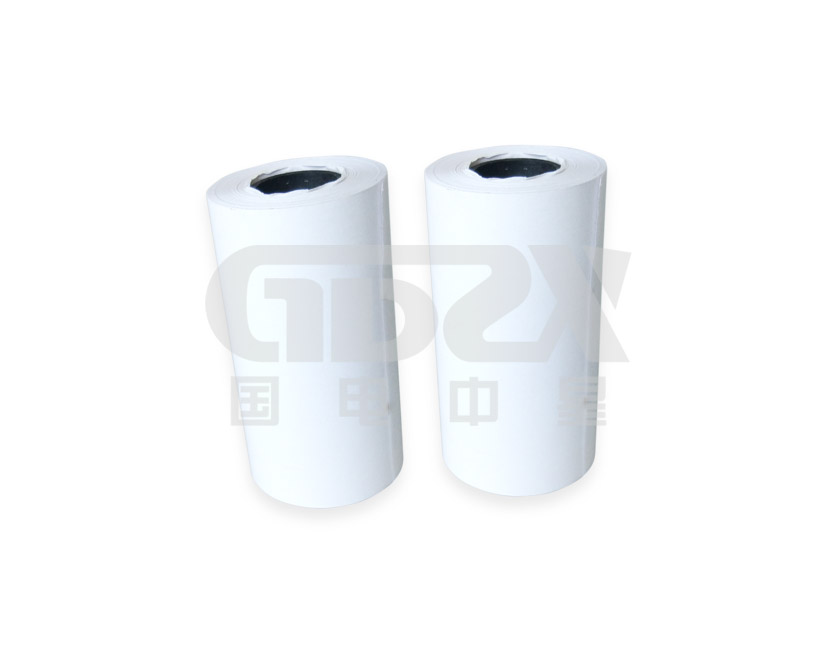

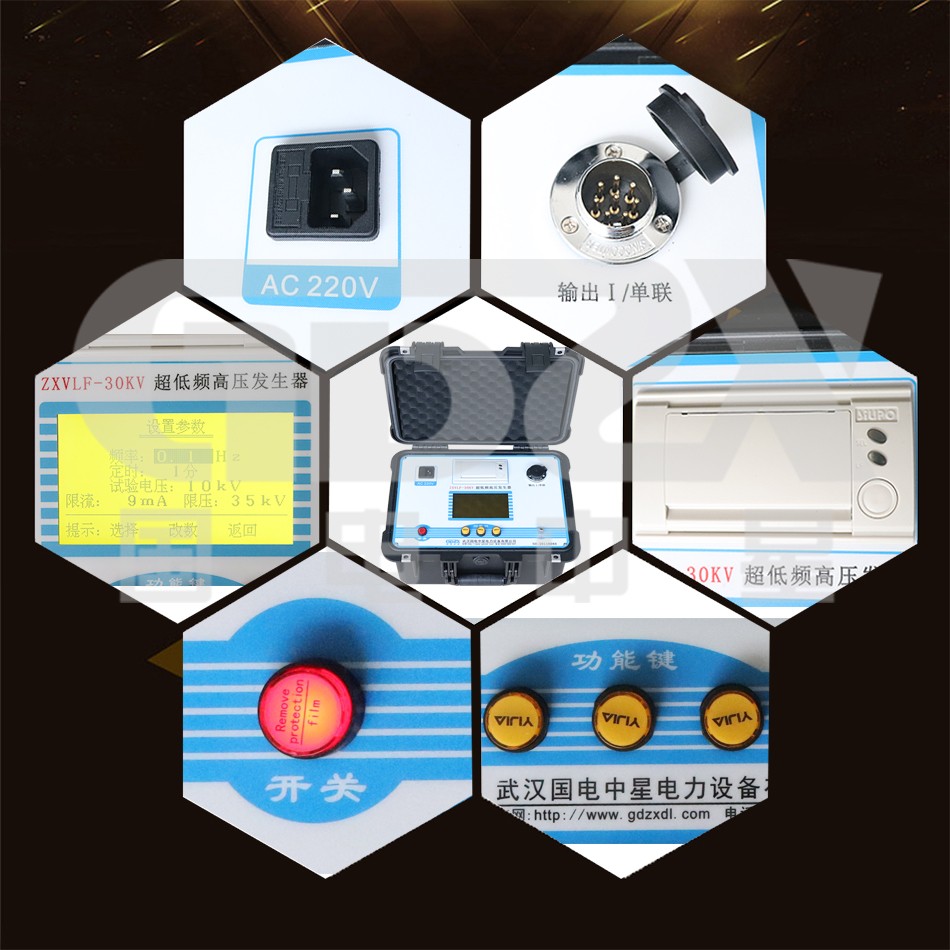

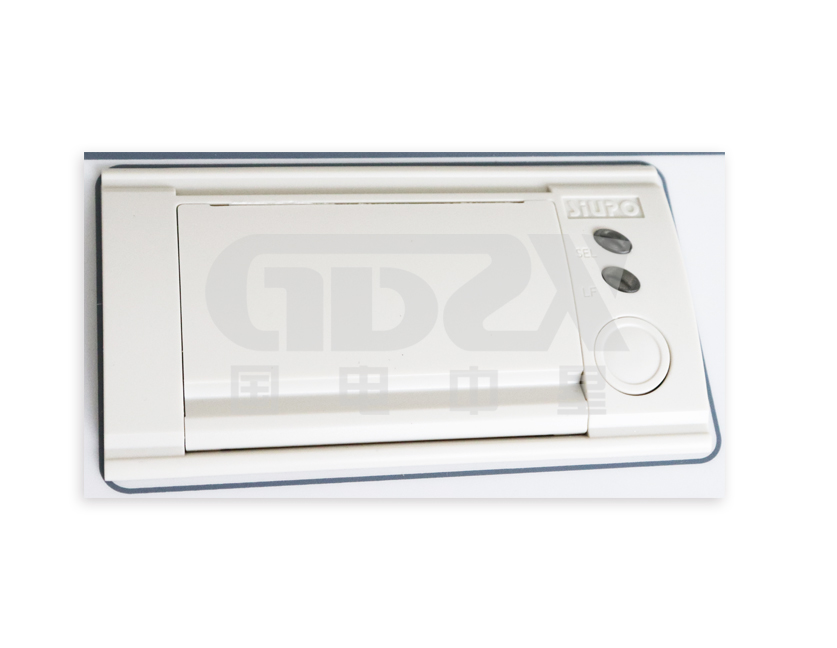

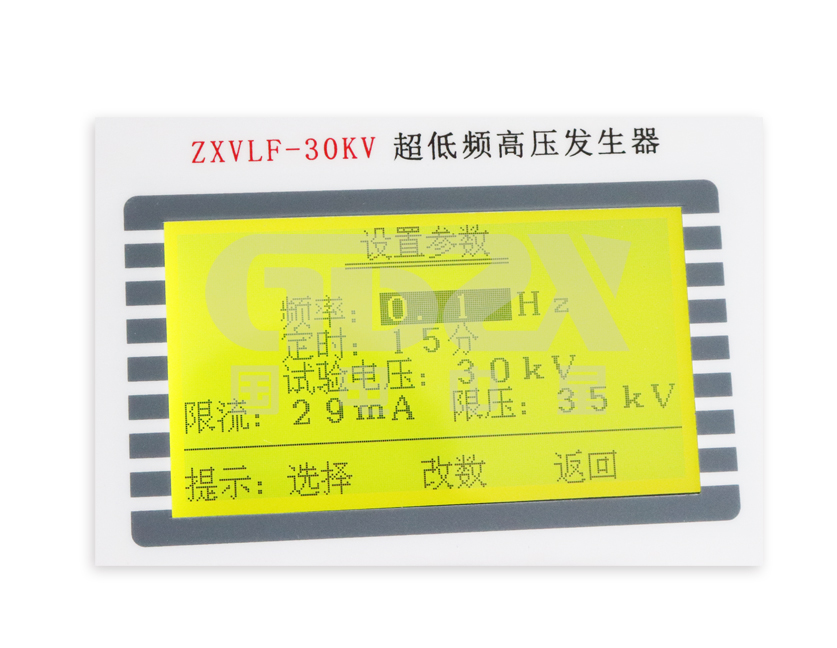

操作視頻 ZXVLF系列超低頻高壓發生器接合了現代數字變頻技術，采用微機控制，升壓、降壓、測量、保護完全自動化。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便?，F(xiàn)在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處。
產品別稱
超低頻高壓發生器、0.1Hz超低頻高壓發生器、程控超低頻高壓發生器、超低頻交流高壓試驗裝置、超低頻耐壓試驗裝置
1. 電流、電壓、波形數據均直接從高壓側采樣獲得，所以數據準確。
2. 具有過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms。
3. 具有過流保護功能：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。

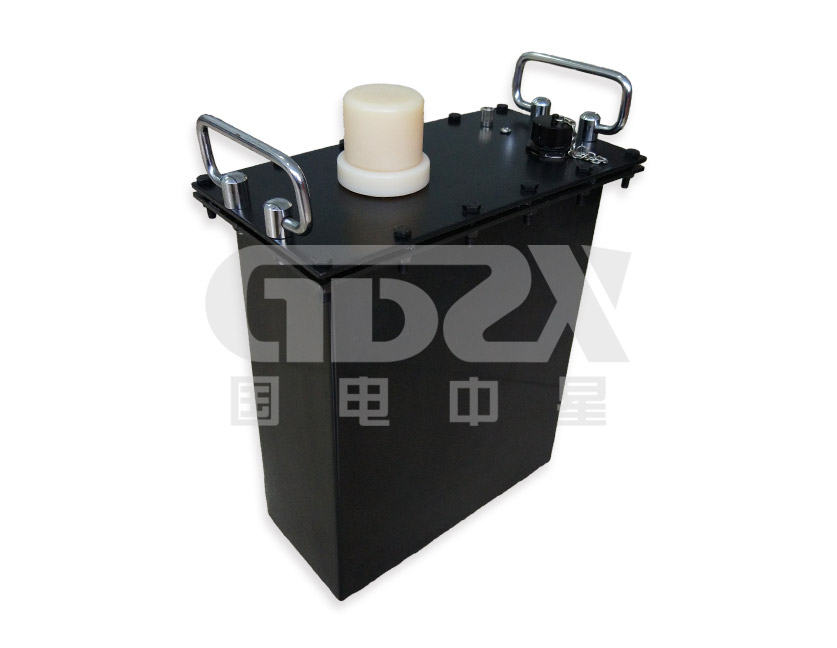

4. 高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。
5. 由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。
| 30/1.1 | |
| 額定電壓 | 30kV（峰值） |
| 帶載能力 | 0.1Hz,≤1.1μF；0.05Hz,≤2.2μF；0.02Hz,≤5.5μF |

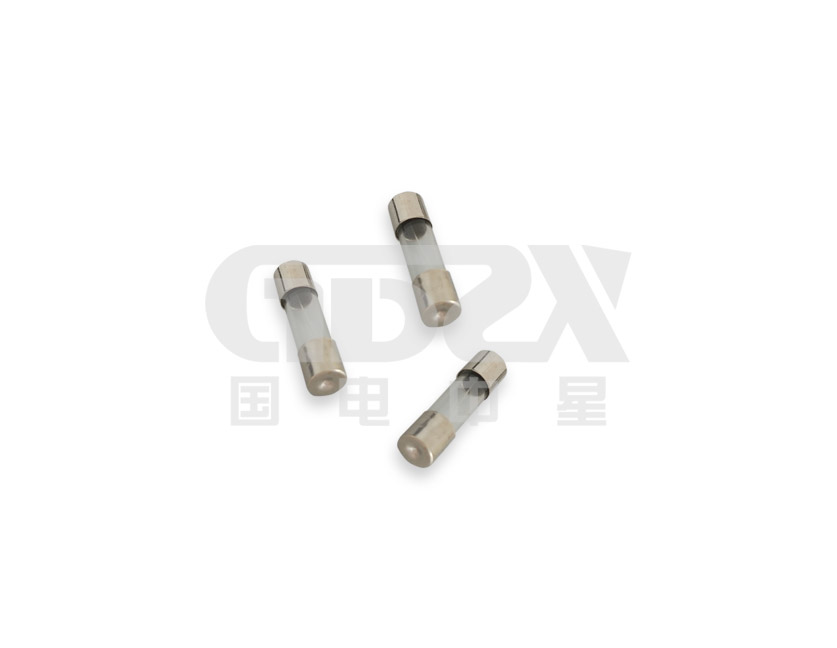

| 電源保險管 | 5A |
| 產品重量 | 控制器：4kg；升壓器：25kg |
| 40/1.1 | |
| 額定電壓 | 40kV（峰值） |
| 帶載能力 | 0.1Hz,≤1.1μF；0.05Hz,≤2.2μF；0.02Hz,≤5.5μF |
| 電源保險管 | 6A |
| 產品重量 | 控制器：4kg；升壓器：35kg |
| 50/1.1 | |
| 額定電壓 | 50kV（峰值） |
| 帶載能力 | 0.1Hz,≤1.1μF；0.05Hz,≤2.2μF；0.02Hz,≤5.5μF； |
| 電源保險管 | 10A |
| 產品重量 | 控制器：4kg；升壓器：50kg |
| 80/1.1 | |
| 額定電壓 | 80kV（峰值） |
| 帶載能力 | 0.1Hz,≤0.5μF；0.05Hz,≤1μF；0.02Hz,≤2μF； |
| 電源保險管 | 20A |

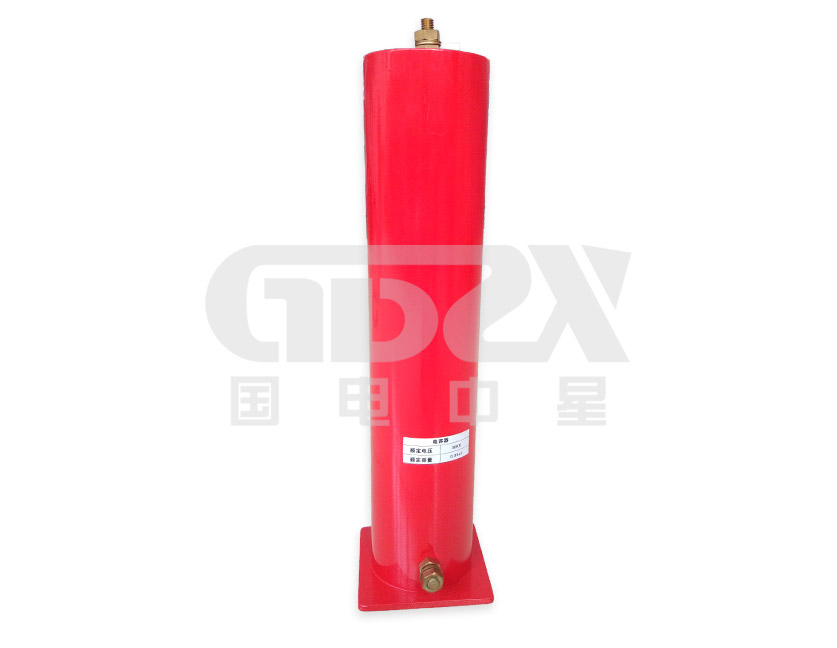

| 產品重量 | 控制器：4kg；一級升壓器（30kV）：25kg；二級升壓器（50kV）：50kg |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027

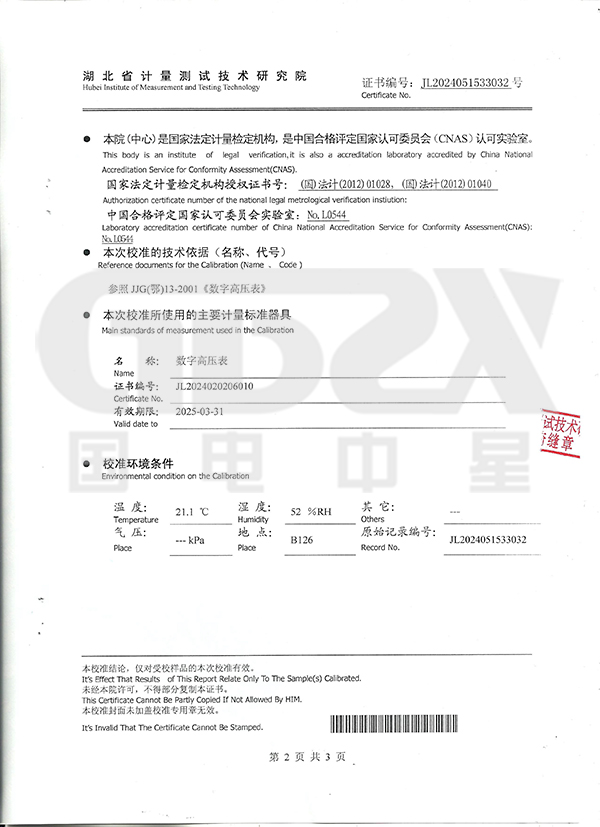

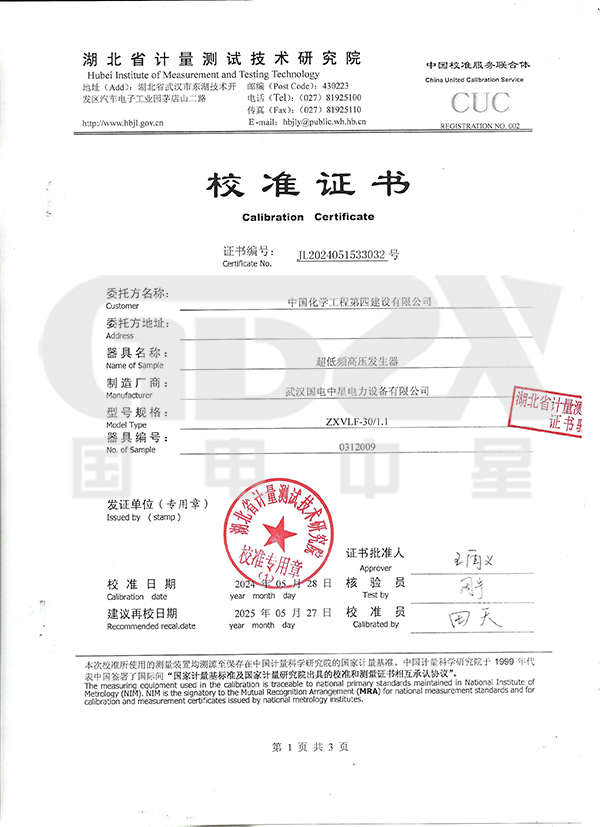

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
-
