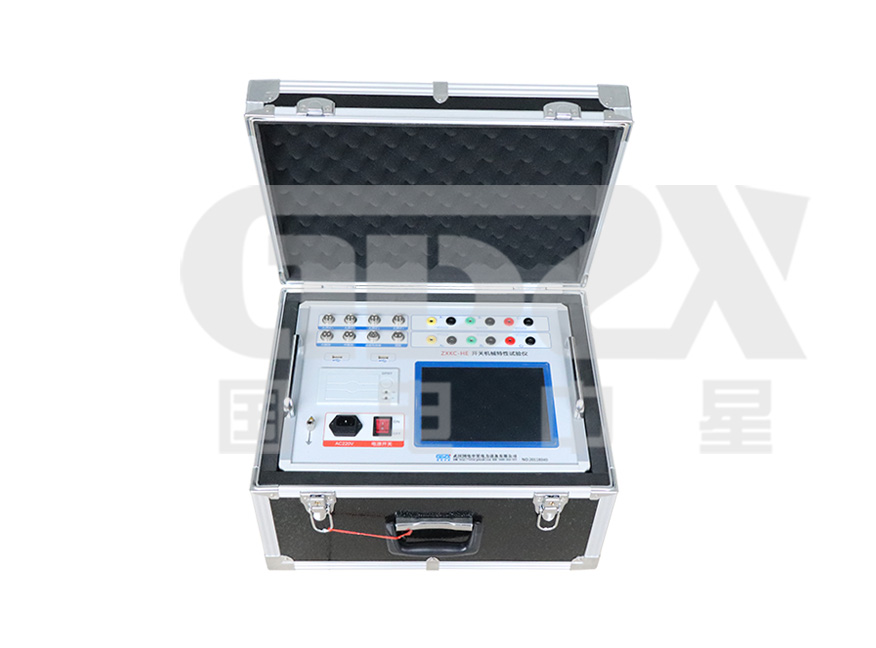

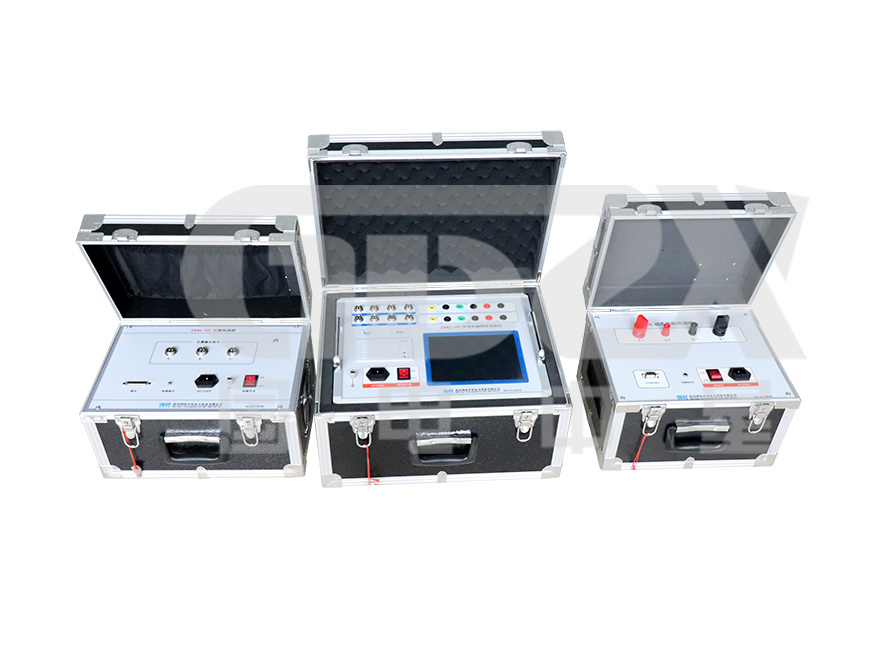

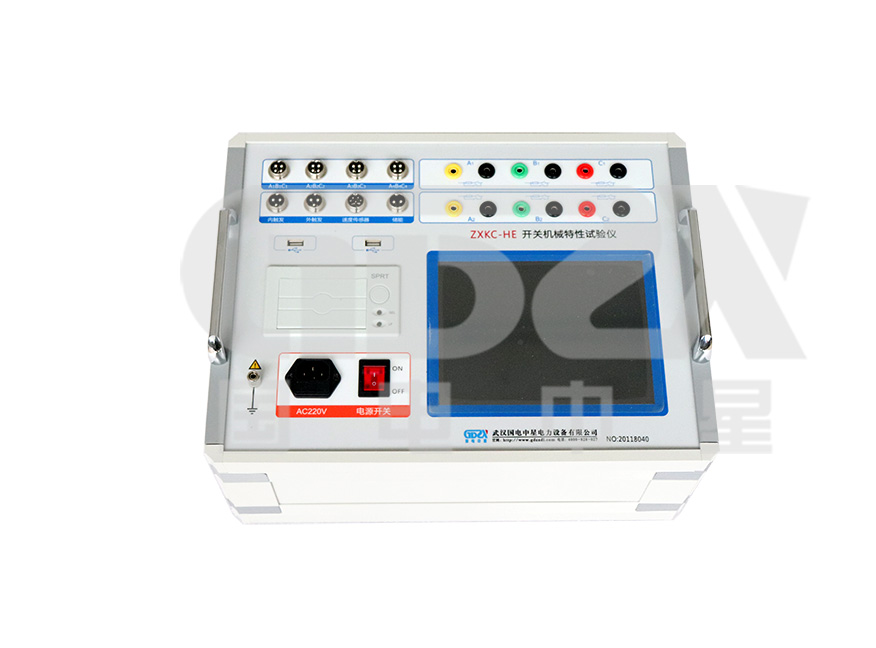

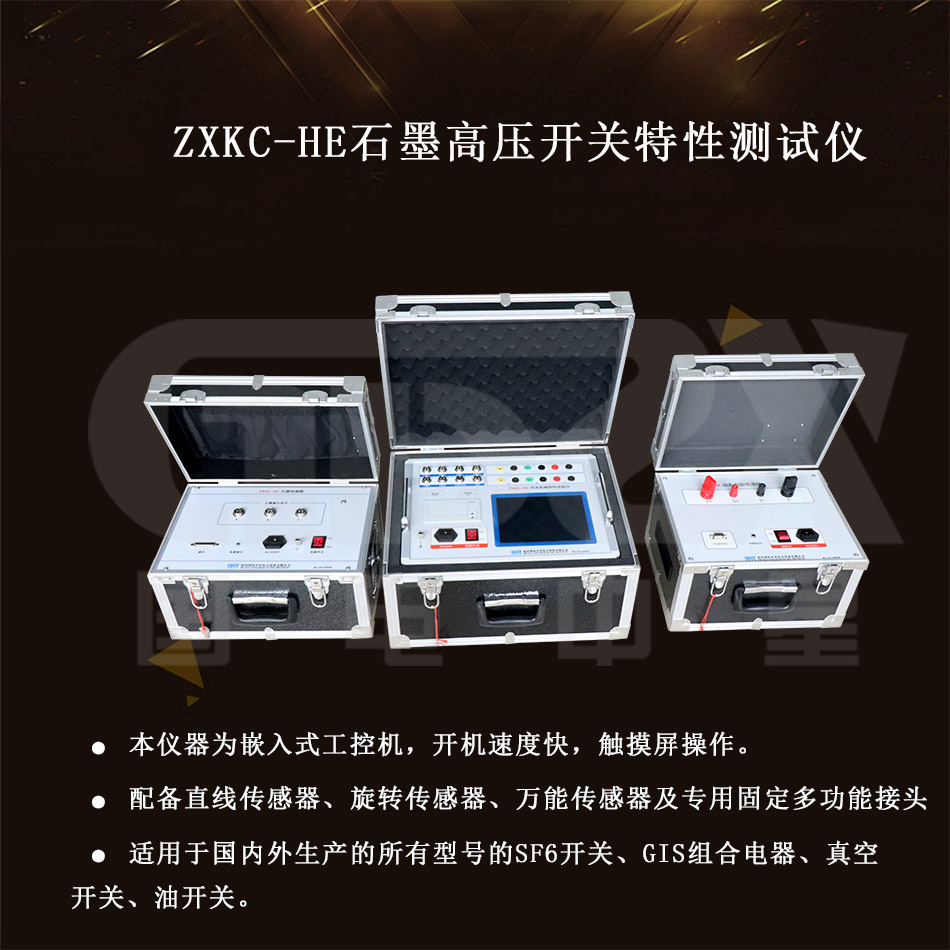

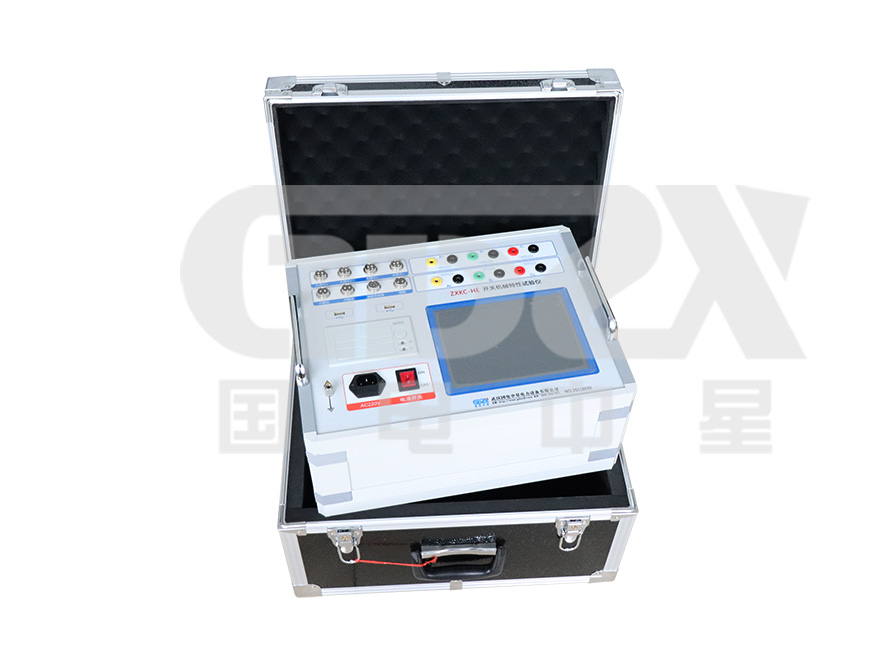

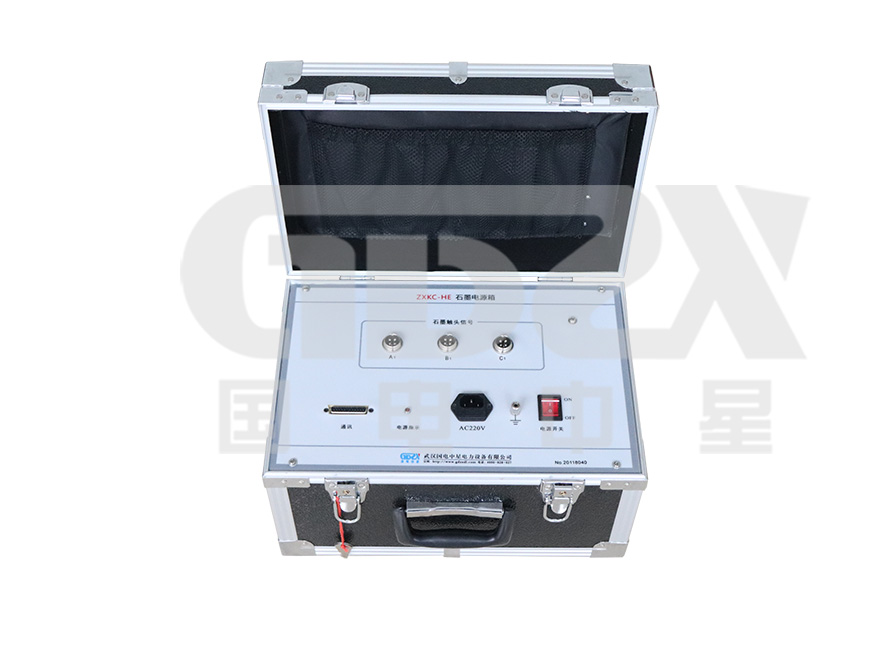

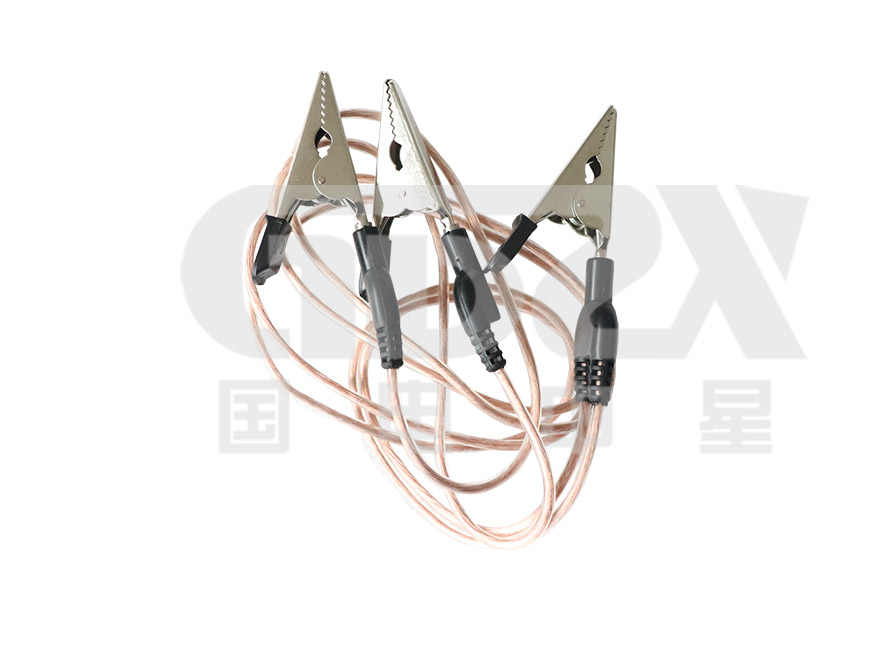

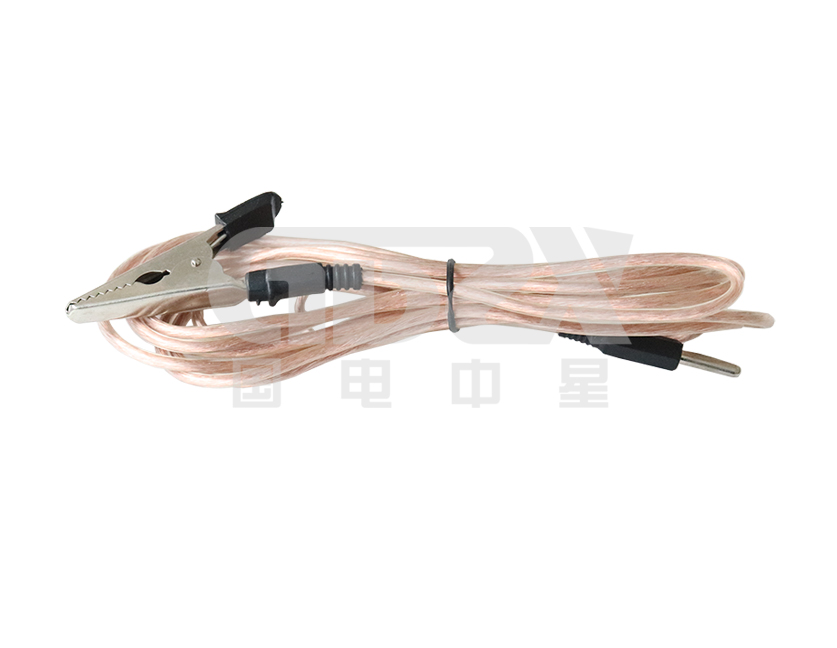

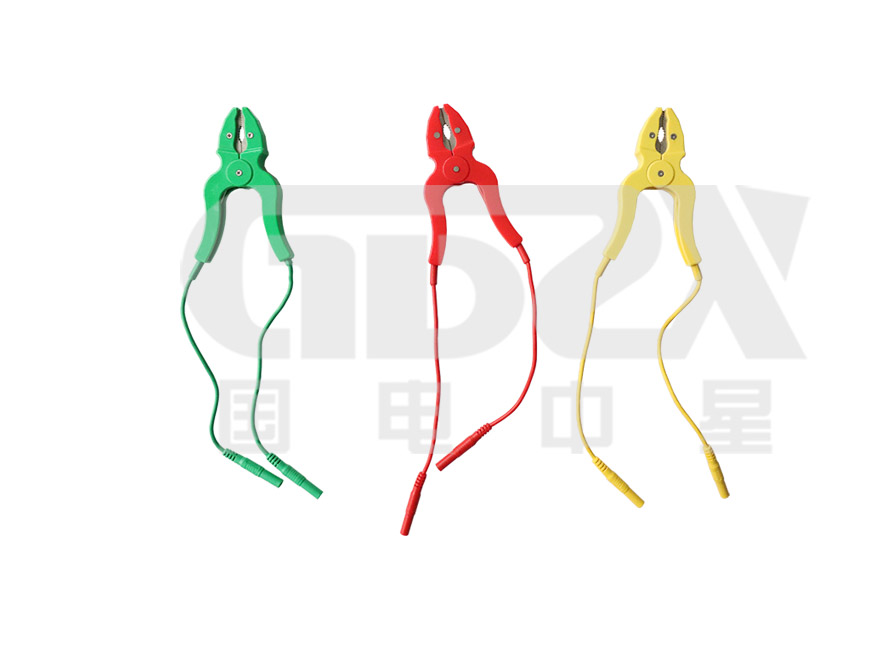

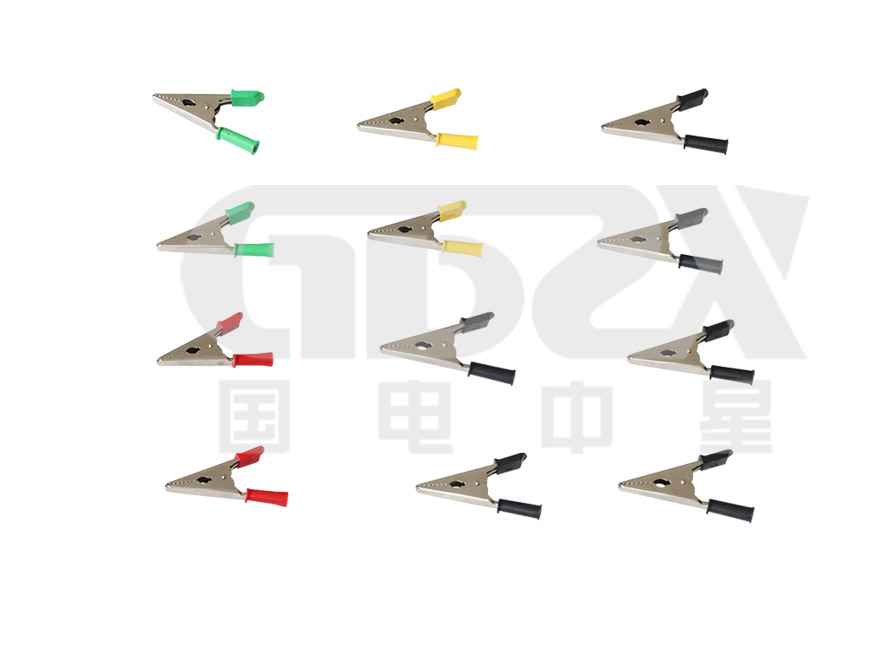

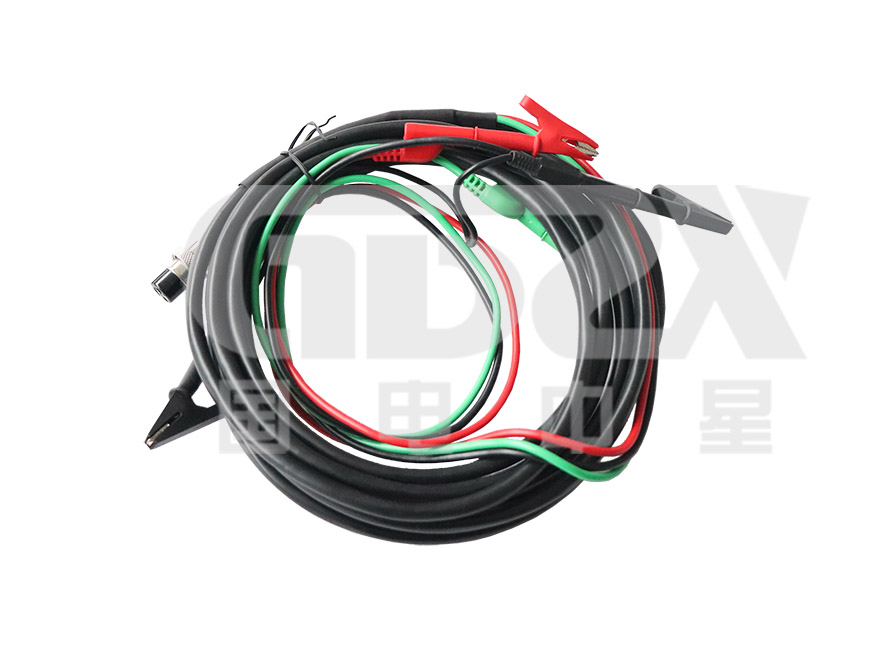

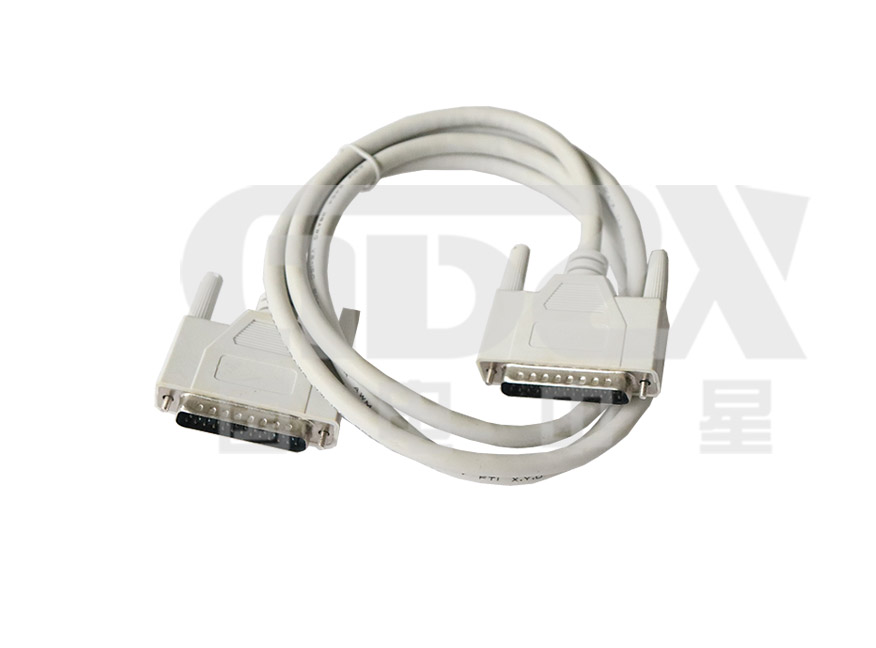

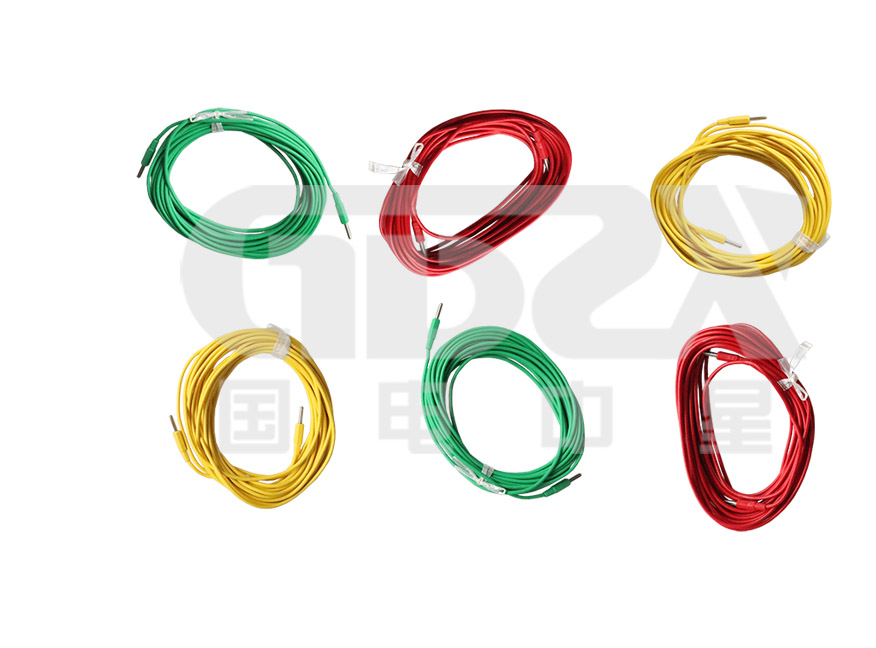

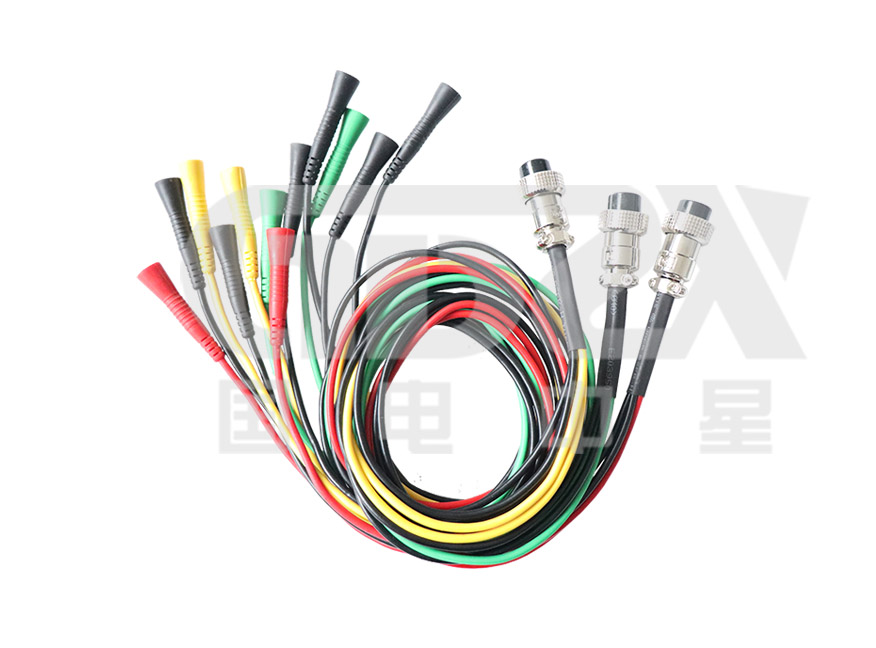

ZXKC-HE石墨高壓開關特性測試儀
能準確地測量出各種電壓等級的少油、多油、真空、SF6等高壓斷路器的機械動特性參數
參考標準：DL/T846.3-2004
● 本儀器為嵌入式工控機
● 高速熱敏打印機，方便現場打印測試數據。
● 內部抗干擾電路可滿足500KV變電站內可靠使用。

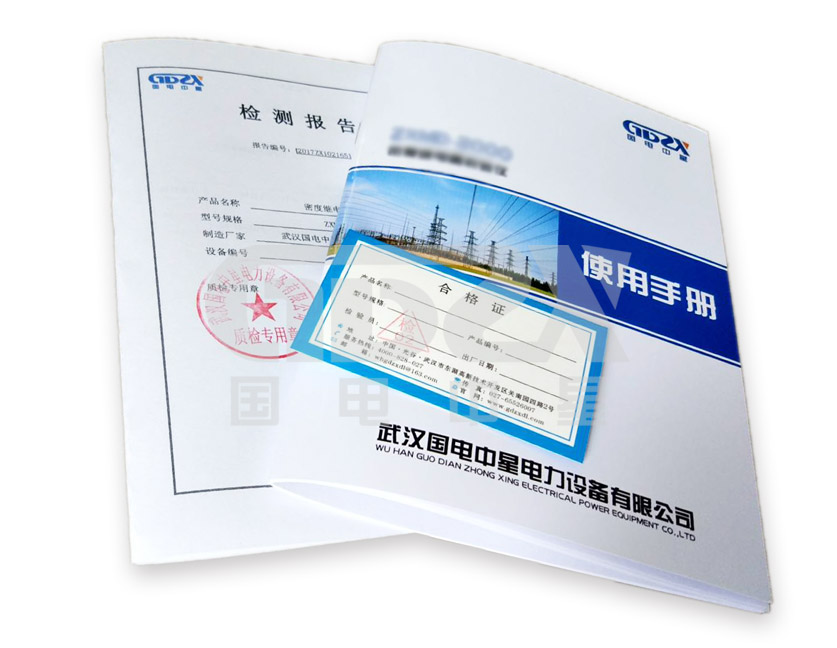

說明書
操作視頻ZXKC-HE石墨高壓開關特性測試儀是依據《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。
產品別稱
石墨開關特性測試儀、石墨/動態電阻特性測試儀。

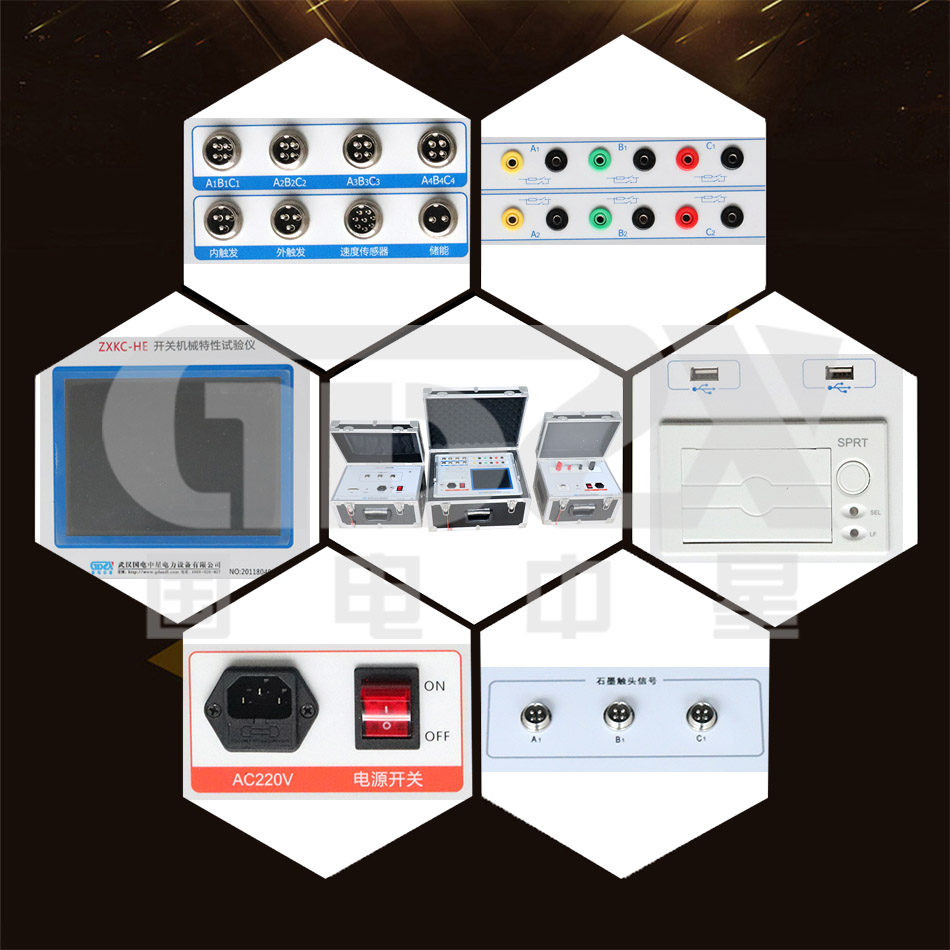

1. 本儀器為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。8.4寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。

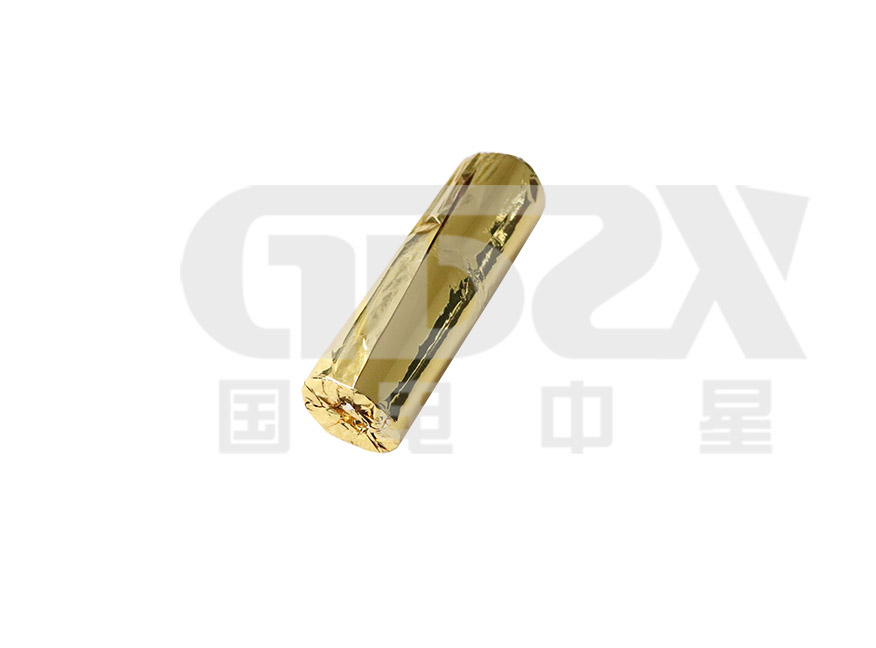

2. 高速熱敏打印機，方便現場打印測試數據。
3. 機內集成式操作電源，無須現場二次電源，使用方便快捷?？商峁〥C10～260V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

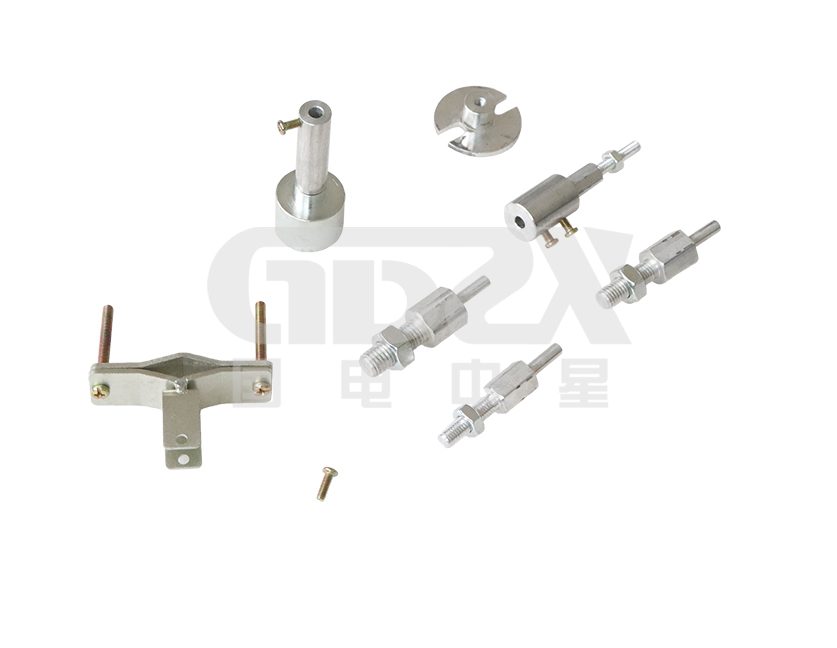

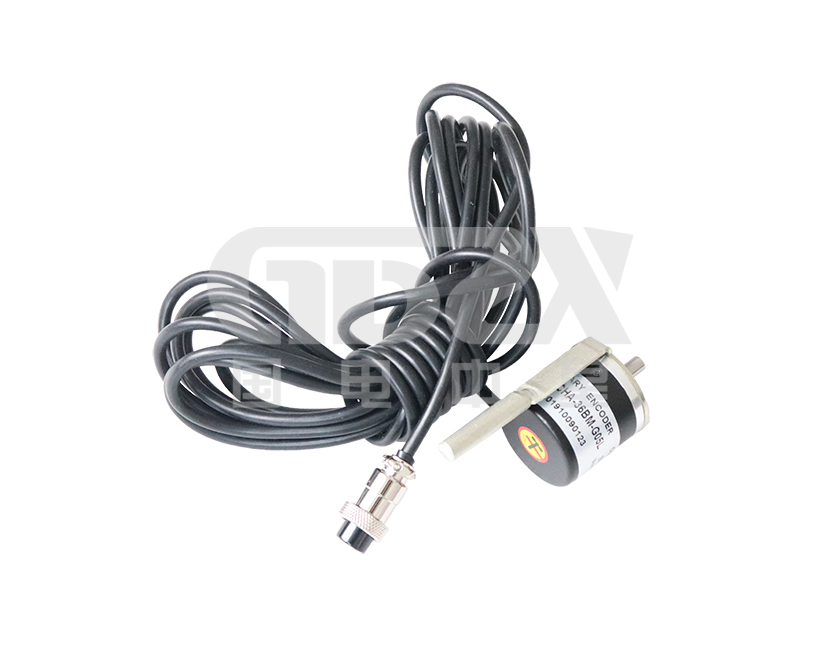

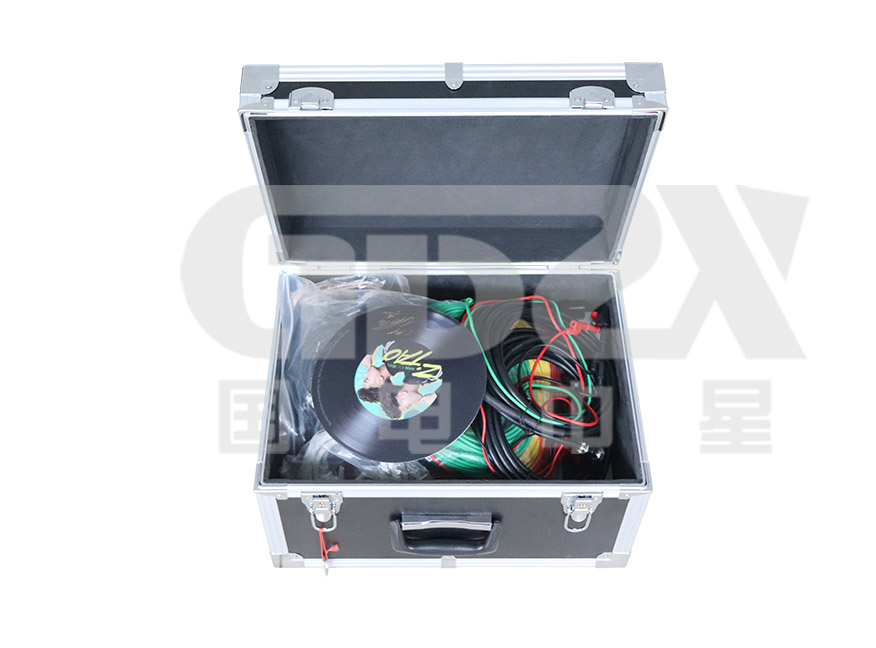

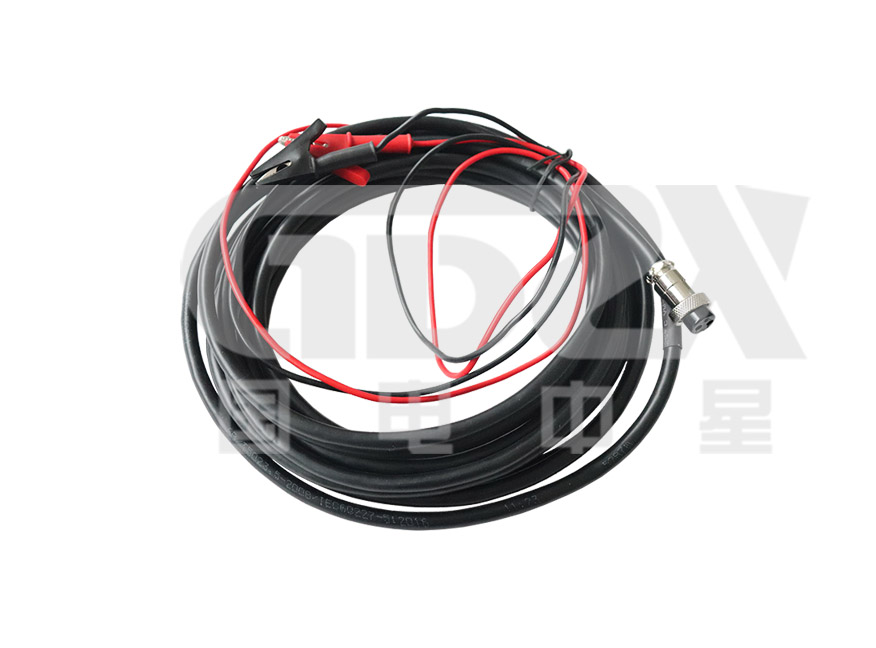

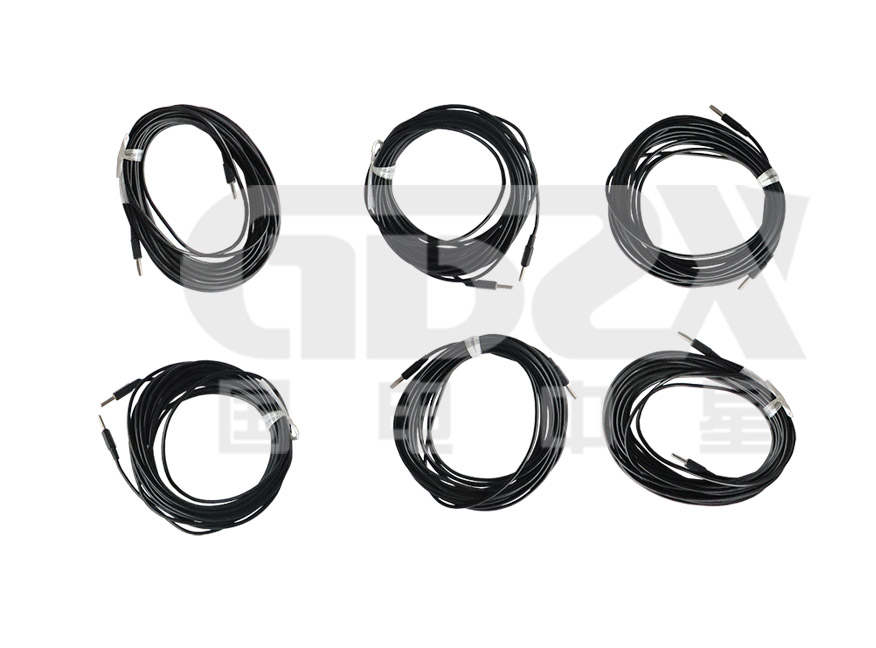

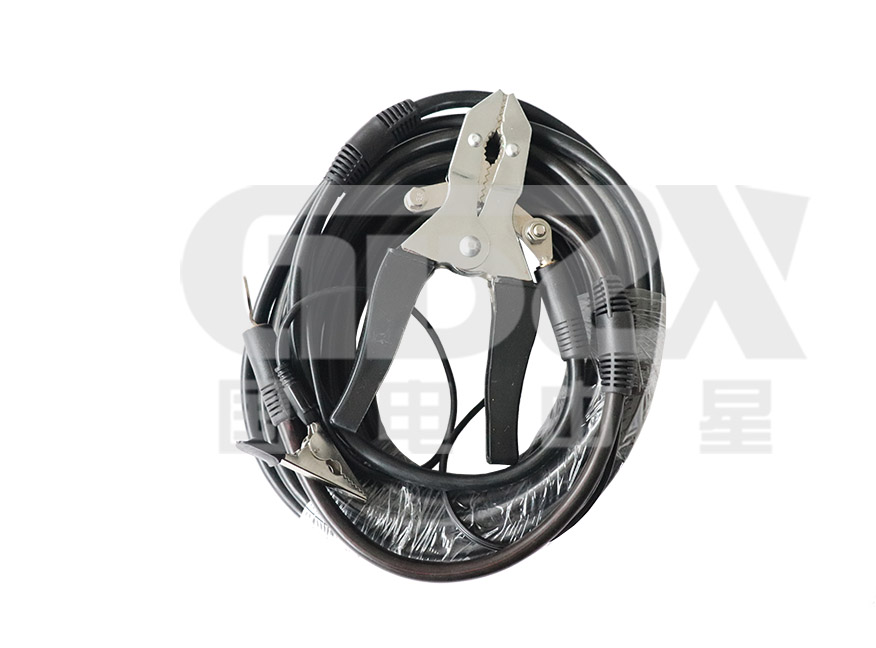

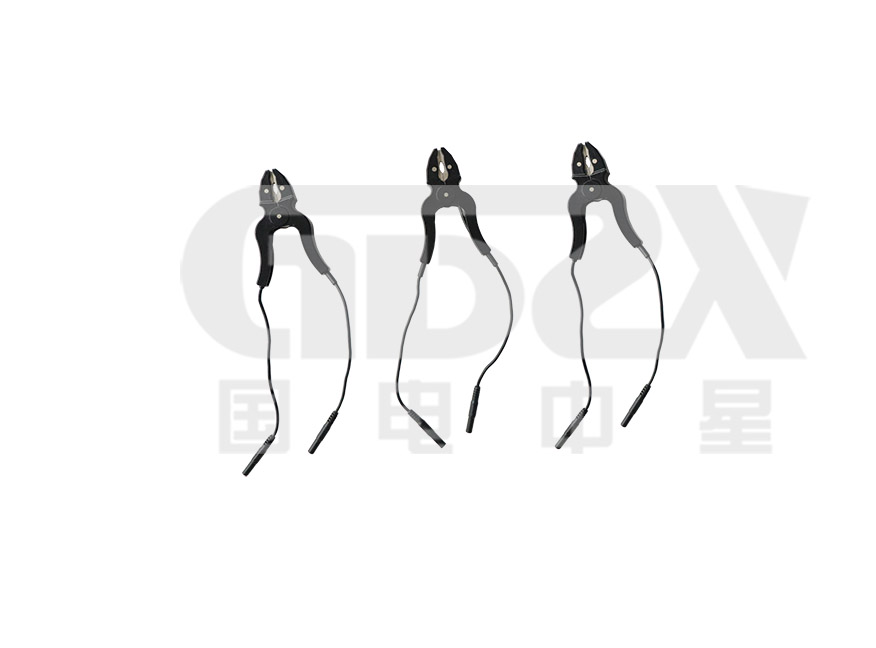

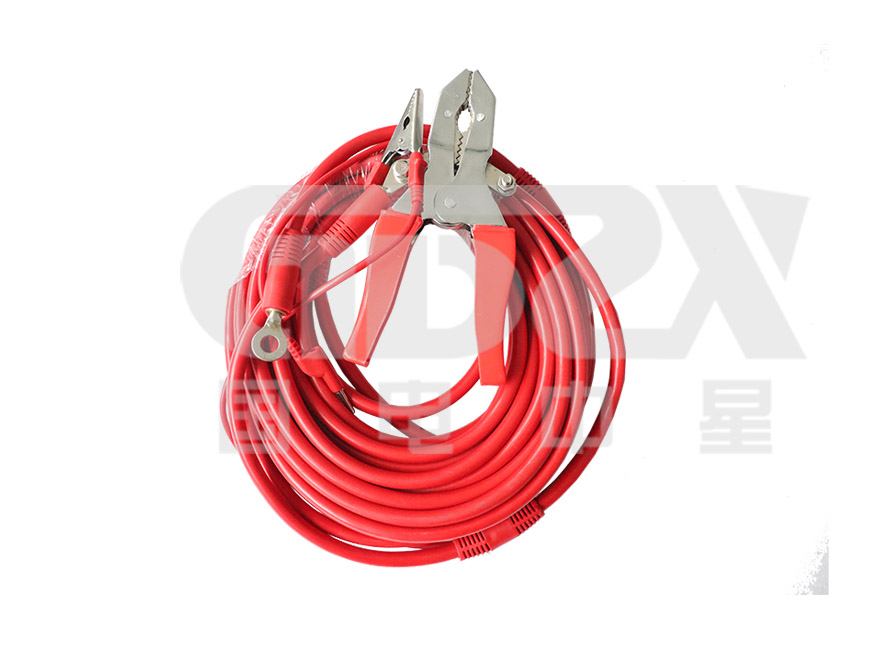

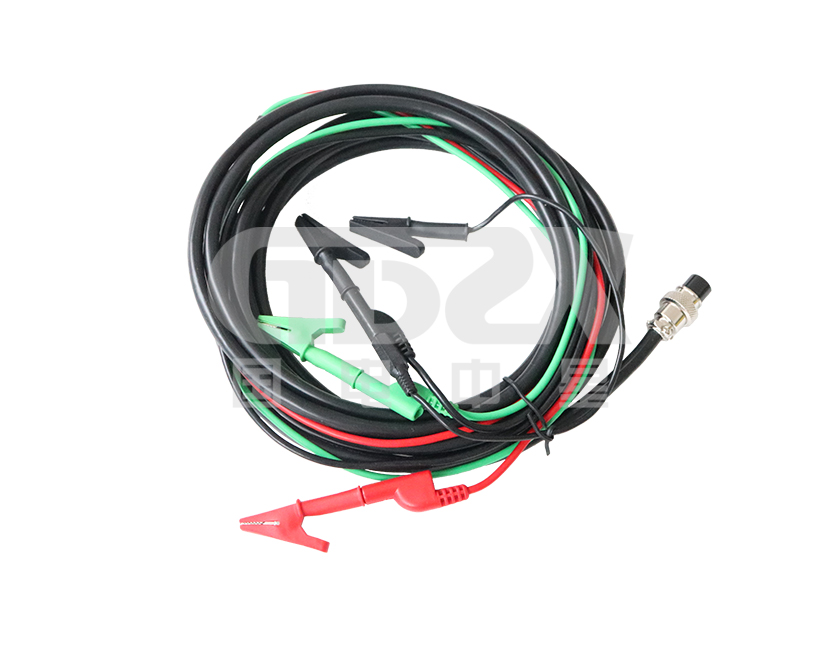

4. 配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
5. 適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
6. 開關動作一次，得到所有數據及圖形。
7. 主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
8. 配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。

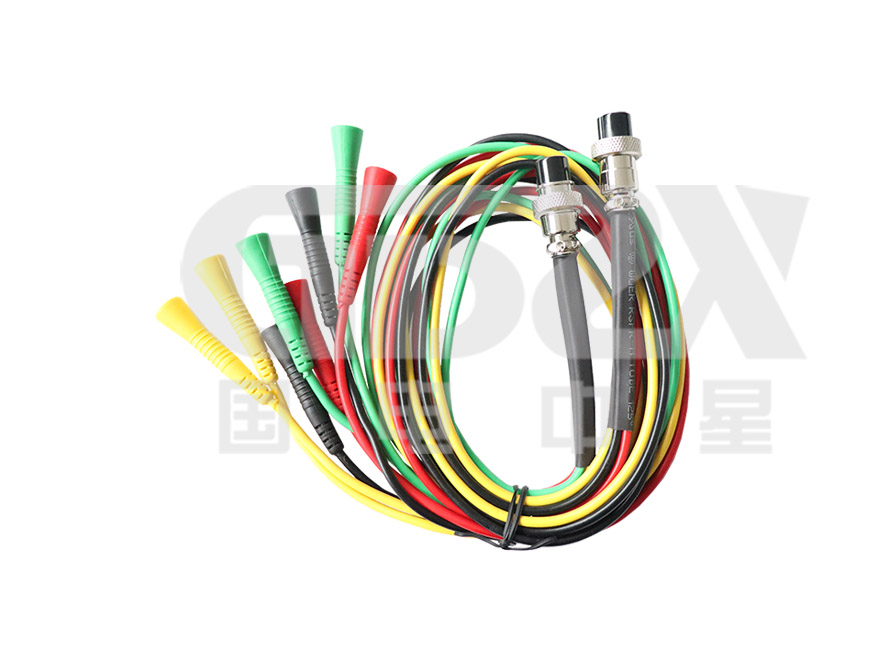

9. 同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口、3路石墨。
10. 內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
11. 內部抗干擾電路可滿足500KV變電站內可靠使用。

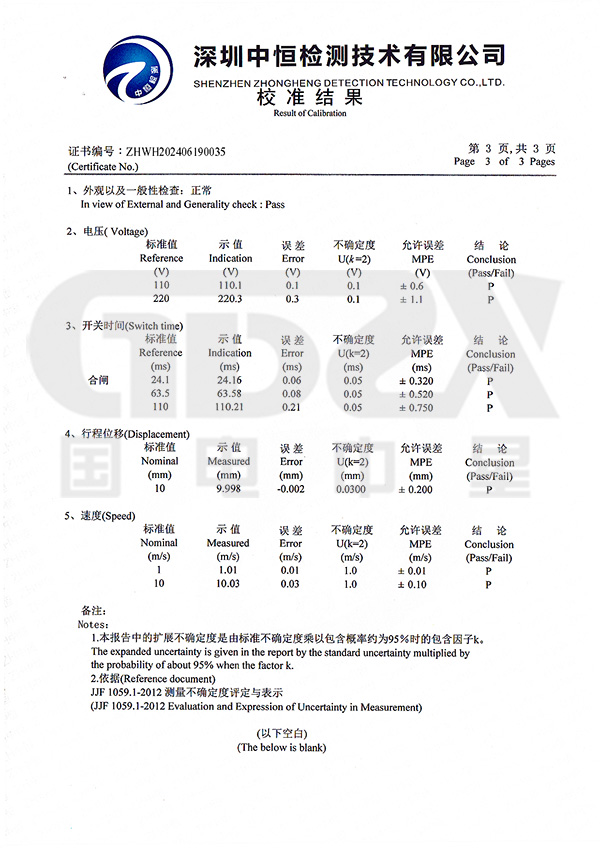

1. 時間測量：12路
固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘（分閘）彈跳時間（彈跳次數）
測試范圍：0.01ms～20s，分辨率：0.01ms,
測試范圍：20s～200s，分辨率：0.1ms,
在200ms以內準確率：(0.1%t±0.1)ms
2. 合閘電阻測量：3/6路
固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘電阻投入時間
3. 測量范圍：20～10KΩ,分辨率0.1Ω，準確度：≤3%±1個字
4. 雙端接地開關測量：
3/6路固有分閘（合閘）時間
分閘（合閘）相內不同期
合閘（分閘）彈跳時間及波形
測量電流：10A
5. 速度測量：剛分（剛合）速度
指定時間段（行程段或角度段）平均速度
6. 測速范圍：1mm傳感器 0.01～25.00m/s，
0.1mm傳感器 0.001～2.5m/s
0.5°角度傳感器 1周波/ 0.5°
7. 行程測量：動觸頭行程（行程）
接觸行程（開距）
過沖行程或反程（超程）

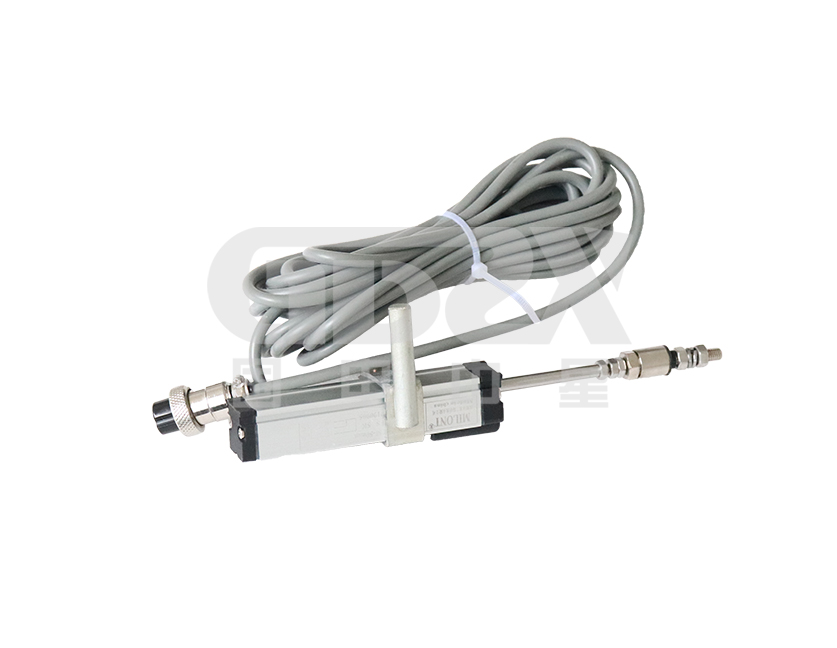

直線傳感器：50mm，分辨率:0.1mm，測量范圍：0-50mm.

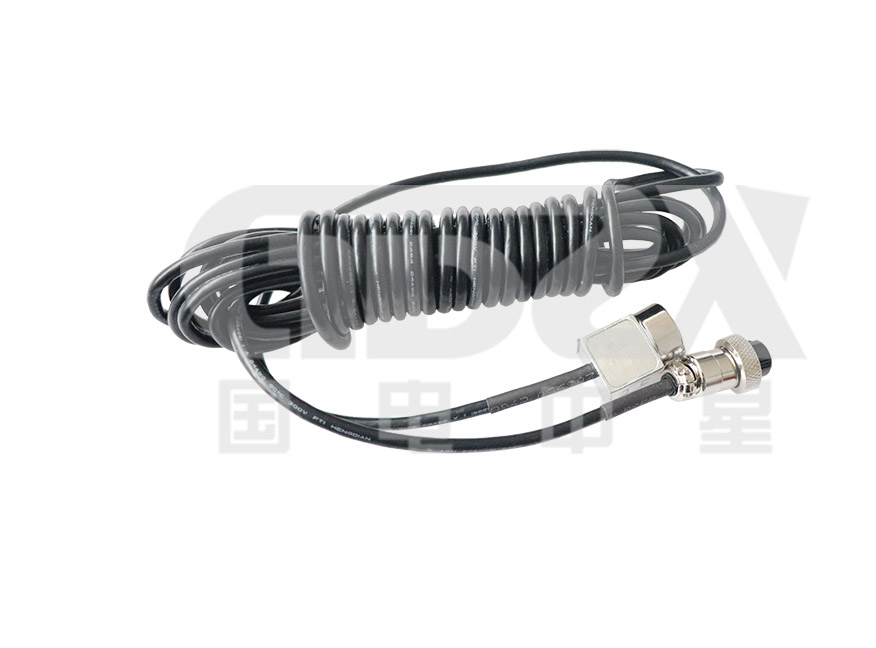

360線傳感器：360°，分辨率:0.5°,測量范圍：5-1000mm.
8. 電流顯示：30A,分辨率：0.01A。

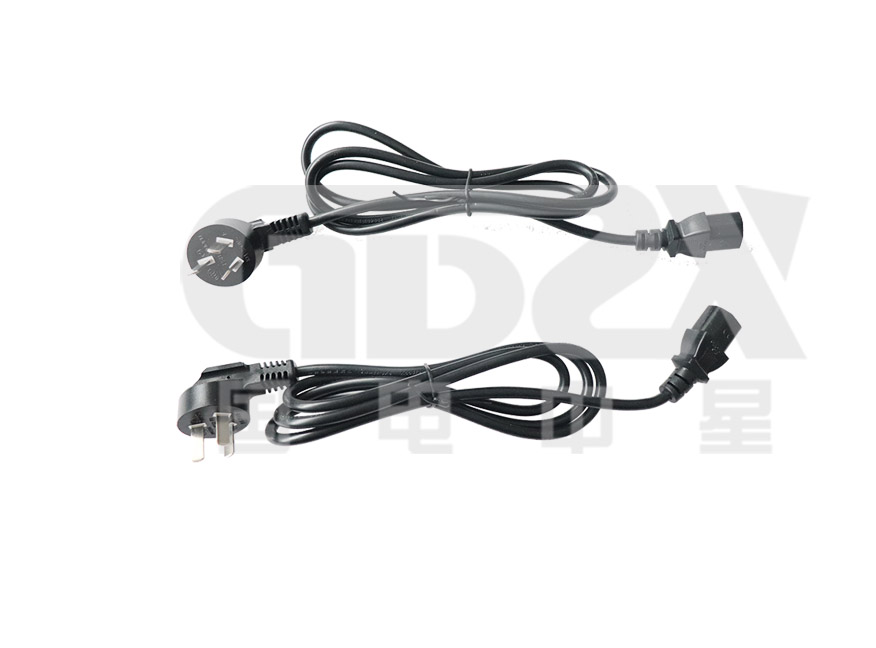

9. 儀器電源：AC 220V ± 10%；50Hz ± 2%
10. 直流電源輸出:DC10～260V連續可調，DC110V≤30A（短時），DC220V≤ 20A(短時)
11. 外觸發觸發電壓：AC/DC10-300V，電流≤120A
12. 隔離開關測量范圍：
1) 電壓輸出：DC10-260V（可調）；
2) 電源輸出時間：0.01-20秒（可設置）；
3) 斷口信號采集時間為200秒；
4) 可測斷口合、分閘時間、三相不同期、彈跳時間及次數。
13. 主機體積：360×260×170mm
14. 使用環境：-20℃~+50℃
15. 相對濕度：≤90%
選型指南：
| 型號名稱 | 功能參數 |
| ZXKC-VI | 常規型 配置：12路斷口，7寸彩色高亮屏,內置電源20A，帶儲能功能 |
| ZXKC-VI2 | 豪華型 配置：在ZXKC-VI基礎上增加閉鎖電源功能 |
| ZXKC-VI3 | 豪華型 配置：在ZXKC-VI2基礎上增加干接點（測永磁斷路器、少油開關及沒有二次控制回路圖專用） |

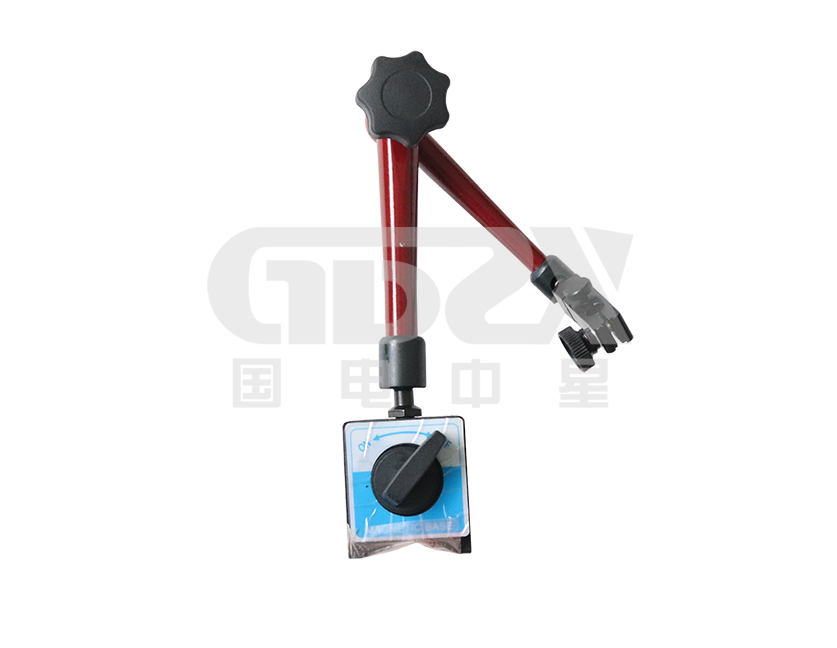

| ZXKC-H | 常規型 配置：12路斷口，觸摸屏，8.4寸彩屏顯示，U盤轉存，PC分析軟件，內置電源20A，360度傳感器，直線傳感器，萬能傳感器，磁性表座 |
| ZXKC-HA3 | 豪華型 配置：：在ZXKC-H基礎上增加普通斷路器、GIS斷路器雙端接地功能(3路) |
| ZXKC-HA6 | 豪華型 配置：：在ZXKC-H基礎上增加普通斷路器、GIS斷路器雙端接地功能(6路) |
| ZXKC-HB3 | 豪華型 配置：12路斷口，3路合閘電阻測試功能，觸摸屏，8.4寸彩屏顯示，U盤轉存，PC分析軟件，內置電源20A，360度傳感器，直線傳感器，萬能傳感器，磁性表座 |
| ZXKC-HB6 | 豪華型 配置：12路斷口，6路合閘電阻測試功能，觸摸屏，8.4寸彩屏顯示，U盤轉存，PC分析軟件，內置電源20A，360度傳感器，直線傳感器，萬能傳感器，磁性表座 |
| ZXKC-HC3 | 豪華型 配置：12路斷口，3路合閘電阻測試，3路石墨開關測試 |
| ZXKC-HC6 | 豪華型 配置：12路斷口，6路合閘電阻測試，6路石墨開關測試 |
| ZXKC-HD3 | 豪華型 配置：12路斷口，3路合閘電阻測試，3路雙端接地開關 |
| ZXKC-HD6 | 豪華型 配置：12路斷口，6路合閘電阻測試，6路雙端接地開關 |

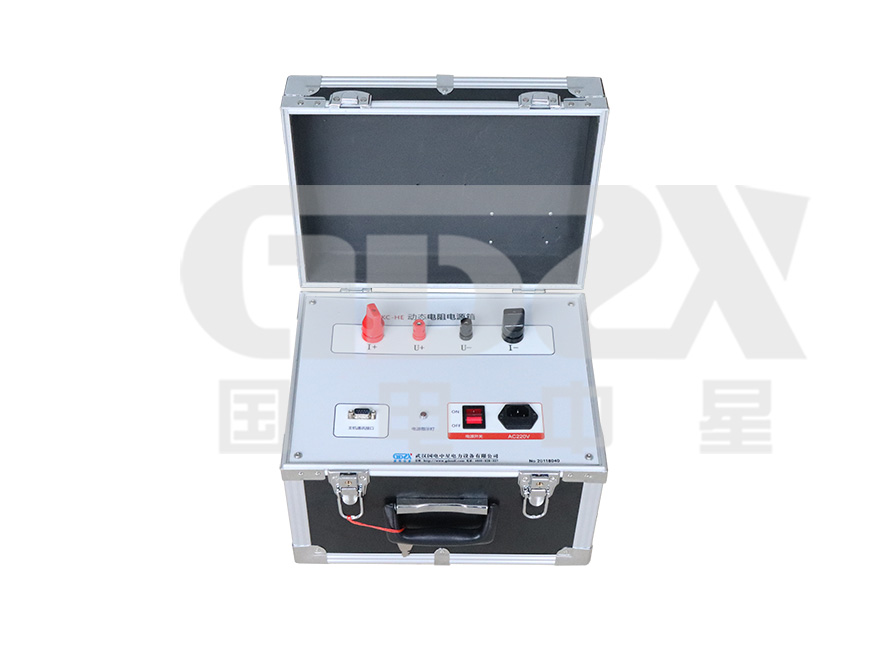

| ZXKC-HE3 | 豪華型 配置：12路斷口，3路合閘電阻測試，3路石墨開關測試，200A動態電阻 |
| ZXKC-HE6 | 豪華型 配置：12路斷口，6路合閘電阻測試，6路石墨開關測試，200A動態電阻 |
| ZXKC-HF3 | 豪華型 配置：12路斷口，3路合閘電阻測試，200A動態電阻 |
| ZXKC-HF6 | 豪華型 配置：12路斷口，6路合閘電阻測試，200A動態電阻 |
| ZXKC-HG3 | 豪華型 配置：12路斷口，3路合閘電阻測試，3路石墨開關測試，3路雙端接地開關 |
| ZXKC-HG6 | 豪華型 配置：12路斷口，6路合閘電阻測試，6路石墨開關測試，6路雙端接地開關 |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027

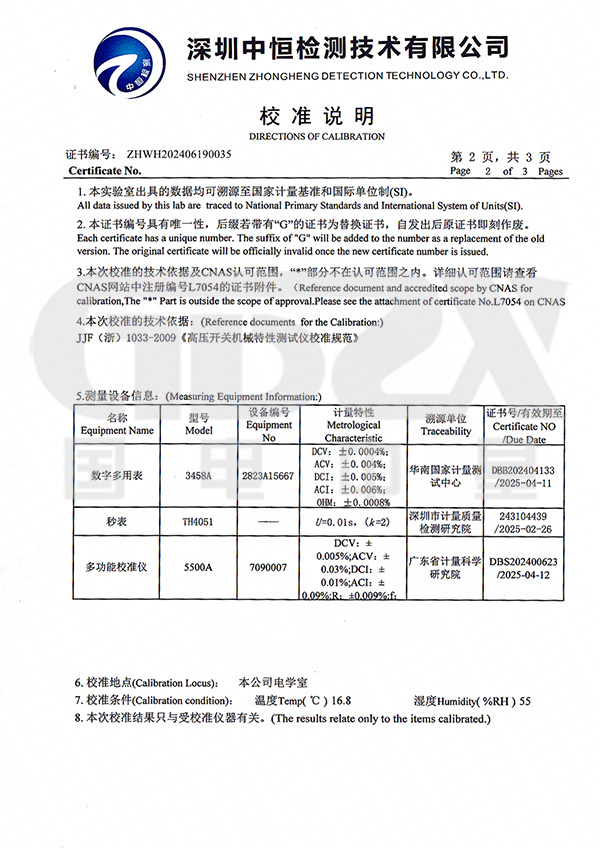

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
-
