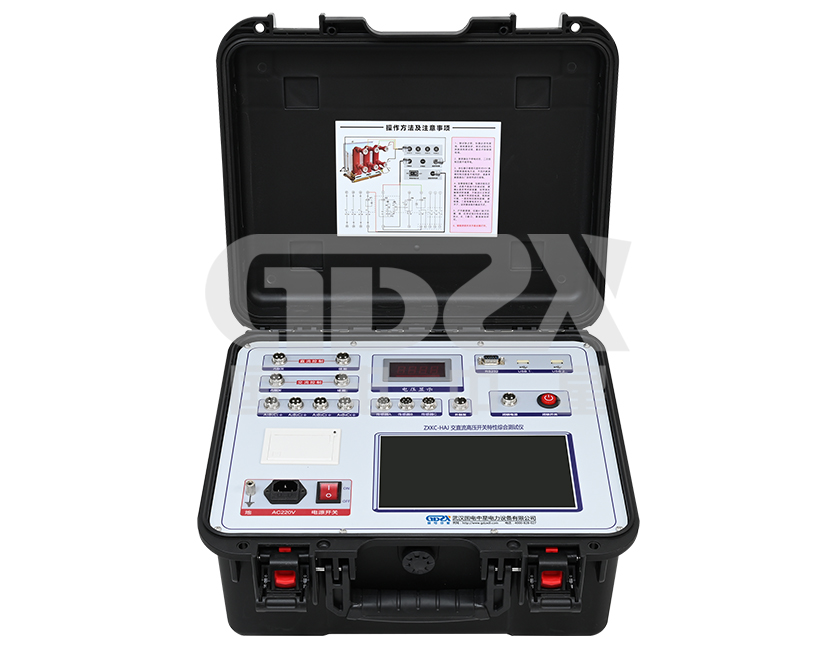

ZXKC-HAJ交直流高壓開關特性綜合測試儀
能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數
參考標準：
●高速熱敏打印機，方便現場打印測試數據
●機內集成式操作電源，無須現場二次電源
●配備2個USB接口，可接鼠標操作儀器
說明書
操作視頻ZXKC-HAJ交直流高壓開關特性綜合測試儀是依據最新的《高壓交流斷路器》GB1984-2014 為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第 3 部分，DL/T846.3-2017 為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。
1. 本儀器為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。9寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。
2. 高速熱敏打印機，方便現場打印測試數據，有當前頁打印和綜合打印兩種模式。
3. 機內集成式操作電源，無須現場二次電源，使用方便快捷?？商峁〢C/DC6～270V可調電源，電流20A，滿足線圈為24V/15A的斷路器低跳試驗，任意整定分、合閘線圈的動作電壓值，可做斷路器的低電壓動作試驗（手動和自動兩種模式）。
4. 配備直線傳感器、旋轉傳感器、萬能傳感器、激光傳感器（選配）以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
5. 適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
6. 開關動作一次，得到所有數據及圖形，測試數據和圖形同屏顯示，有12路斷口合分閘時間、不同期、彈跳時間、次數、開距、超程、過沖行程、反彈行程、剛合速度、最大速度、指定段平均速度、線圈電流、線圈電阻等參數、可裝三路傳感器或通過一路傳感器推算其他兩路速度，速度再計算無需再測試。
7. 主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
8. 配備2個USB接口，可接鼠標操作儀器，可直接把數據保存到U盤，上傳到計算機進行分析、保存。RS232接口聯機操作（選配）、WIFI操作選配。
9. 同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口、1路速度(3路速度選配)。
10. 內含包絡線，通過一臺開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
11. 內部抗干擾電路可滿足500kV變電站內可靠使用。
時間測量 | 12路 固有分閘（合閘）時間 |
分閘（合閘）相內不同期 | |
分閘（合閘）相間不同期之差 | |
合閘（分閘）彈跳時間（彈跳次數） | |
不同期測試范圍：0.10ms～99ms，分辨率：0.01ms； | |
內觸發測試范圍：0.10ms～999ms，分辨率：0.01ms, 1000ms～9999ms,分辨率：0.1ms,10000ms～200000ms分辨率：1ms。 | |
外觸發測試范圍：0.01ms～200s | |
準確度：±0.05%+0.1ms | |
速度測量 | 剛分（剛合）速度 |
指定時間段（行程段或角度段）平均速度 | |
測速范圍 | 0.1mm傳感器：0.001～20.0m/s |
345°角度傳感器：0.01～25.0m/s，準確率:±0.1m/s | |
激光傳感器：0.01～15.00m/s。準確率:±0.1m/s | |
行程測量 | 動觸頭行程（行程）（3路行程測量選配） |
接觸行程（開距） | |
超行程 | |
過沖行程或反彈行程 | |
測量范圍 | 直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。 |
旋轉傳感器：345°，測量范圍：0-1000mm，分辨率:0.08°。此傳感器有15度的無效區，安裝時在儀器可看到傳感器有效區域，數值顯示在160-200度左右為佳。 | |
加速度傳感器測量范圍：0-300mm，分辨率:0.1mm。準確率:土(1%L+0.2)mm | |
線圈電流測量范圍 | 最大電流30A，分辨率：0.01A。準確率：±5% |
線圈電阻測量范圍 | 0～2000Ω，分辨率：0.01Ω。準確率：±5% |
儀器輸入電源 | AC220V±10%；50Hz±10%。 |
控制電源輸出 | AC/DC6～270V連續可調，AC/DC24V≤15A（短時）， AC/DC200V≤ 20A(短時)。 |
外觸發觸發電壓 | AC/DC10-300V，電流≤120A |
隔離開關測量范圍 | 電壓輸出：AC/DC6～270V（可調）； |
電源輸出時間：0.01-20秒（可設置）； | |
斷口信號最大采集時間為200秒； | |
可測斷口合、分閘時間、三相不同期、彈跳時間及次數 | |
主機體積 | 390×340×250mm |
使用環境 | -20℃~+50℃ |
相對濕度 | ≤90% |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
售前服務承諾
-
售中服務承諾
-
售后服務承諾

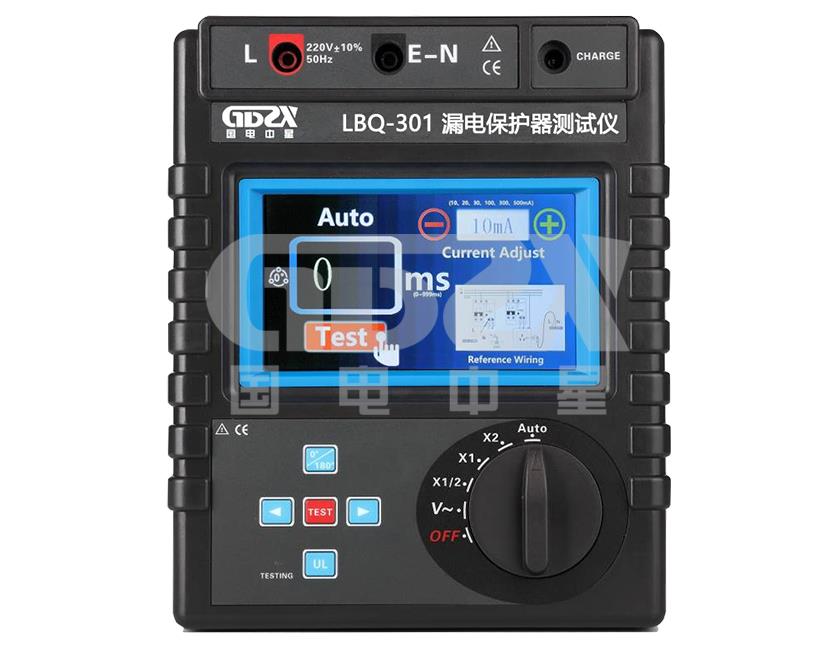

- LBQ-Ⅱ漏電保護器測試儀技術解析與應用實踐2025-04-14
